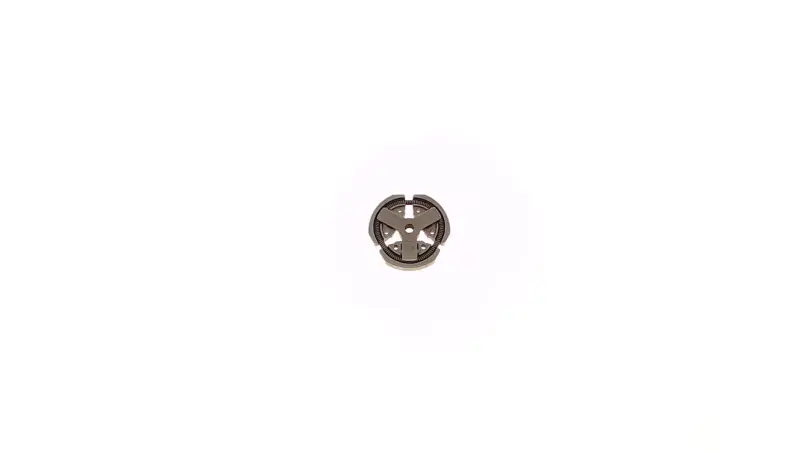

Муфта зчеплення бензопили ДАНИЛО-38 FORESTER mod.A

Муфта зчеплення для бензопили ДАНИЛО-38

Муфта FORESTER mod.A призначена для ремонту відцентрового зчеплення бензопили ДАНИЛО-38. Деталь передає обертання двигуна на барабан і ведучу зірочку після набору обертів, а під час роботи мотора на холостому ходу роз'єднує привід різальної гарнітури. Таке керування відбувається автоматично й не потребує окремого важеля: режим змінюється під дією частоти обертання двигуна та натягу пружин.

Муфта має трисекторну конструкцію. Колодки розташовані по колу та стягнуті пружинами. На малих обертах пружини утримують їх ближче до центра, тому барабан не отримує обертання від двигуна. Зі збільшенням обертів відцентрова сила розводить колодки назовні: їхні контактні поверхні притискаються до внутрішньої частини барабана, після чого рух передається ведучій зірочці, ланцюгу та пиляльній гарнітурі. Коли оберти знижуються, пружини повертають колодки у початкове положення.

Коли потрібно перевірити зчеплення

Огляд муфти потрібний, якщо ланцюг починає рухатися на холостому ходу, вмикається з відчутними ривками, зупиняється під навантаженням при працюючому двигуні або набирає швидкість нестабільно. Підставою для розбирання також є пошкоджена пружина, нерівномірне спрацювання колодок, сліди перегрівання чи торкання деталей до барабана. Такі ознаки не завжди вказують лише на муфту: рух ланцюга на малих обертах може бути пов'язаний із налаштуванням двигуна, а прослизання — зі станом барабана або ведучої зірочки. Перед заміною варто оглянути весь механізм приводу.

Як перевірити сумісність

Головний орієнтир для добору — бензопила ДАНИЛО-38 та виконання FORESTER mod.A. Подібного зовнішнього діаметра недостатньо: у схожих муфт можуть відрізнятися центральна посадка, різьба, висота, форма колодок, розташування пружин і положення відносно барабана. До встановлення порівняйте нову деталь зі знятою муфтою та перевірте:

• загальну форму та наявність трьох відцентрових колодок;
• конфігурацію центральної маточини й посадкового місця;
• розташування, точки кріплення та натяг пружин;
• зовнішній габарит колодок відносно внутрішньої поверхні барабана;
• вільне розміщення муфти без контакту із сусідніми деталями;
• відповідність конкретній модифікації пили, якщо техніку раніше ремонтували або оснащували іншим механізмом.

Таке порівняння особливо потрібне для бензопил одного сімейства: назва моделі може збігатися, тоді як виконання зчеплення відрізняється. Якщо стара деталь втрачена або значно пошкоджена, параметри посадки та конфігурацію приводу слід визначити за самою пилою і її технічною документацією.

Установлення та контроль після ремонту

Монтаж виконують на зупиненій та охолодженій бензопилі. Перед демонтажем потрібно визначити напрямок різьби й спосіб фіксації колінчастого вала, передбачені для конкретної модифікації. Ударне відкручування без правильної фіксації може пошкодити різьбу або деталі двигуна. Посадкове місце очищують від забруднень, після чого перевіряють барабан, ведучу зірочку та підшипник на спрацювання, люфт і сліди перегрівання. Контактні поверхні колодок і барабана мають залишатися чистими: потрапляння мастила в цю зону погіршує зчеплення.

Після складання барабан повинен обертатися без заклинювання та стороннього контакту. Перший запуск проводять із контролем поведінки ланцюга на холостому ходу та під час плавного набору обертів. Правильно підібрана й установлена муфта дає змогу відновити штатне автоматичне вмикання приводу. Якщо ланцюг надалі рухається на малих обертах, виникають ривки, шум або запах перегрівання, роботу припиняють і повторно перевіряють монтаж, стан суміжних деталей та налаштування двигуна.
