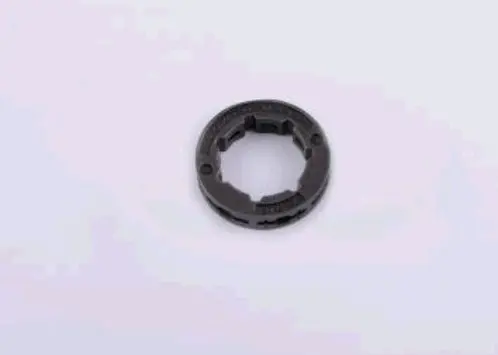

Вінець приводу ланцюга 3/8-7 для STIHL MS 360/MS 240 BEST mod.A

Вінець приводу ланцюга 3/8-7 для STIHL MS 360 і MS 240

Кільцева ведуча зірочка передає обертання від барабана зчеплення до пиляльного ланцюга. Деталь розрахована на ланцюг із кроком 3/8 дюйма та має сім зубців. Таке поєднання позначається як 3/8-7 і є одним із головних параметрів добору: крок вінця має збігатися з кроком ланцюга й шини, а посадкова частина — з профілем барабана конкретної бензопили.

Вінець BEST у виконанні mod.A призначений для обслуговування бензопил серій STIHL MS 360 і MS 240 із відповідною кільцевою системою приводу. Це окрема кільцева деталь із внутрішнім фігурним отвором для встановлення на барабан зчеплення. Під час роботи зовнішні зубці взаємодіють із ведучими ланками ланцюга, тому стан їхніх контактних поверхонь безпосередньо впливає на рух пиляльної гарнітури.

Що перевірити перед вибором

Однакова назва моделі пили ще не замінює перевірку встановленого приводу: у різних комплектаціях та після попереднього ремонту можуть використовуватися барабани й вінці іншого виконання. Зніміть стару деталь і зіставте її з новою за типом конструкції, кроком, кількістю зубців, формою внутрішнього профілю та посадкою на барабан. Для цієї позиції потрібні крок 3/8 дюйма, сім зубців і виконання mod.A для зазначених серій.

• Крок ланцюга: 3/8 дюйма. Вінець, ланцюг і ведена зірочка шини мають належати до однієї системи кроку.
• Кількість зубців: 7. Позначення 3/8-7 одночасно вказує крок і число зубців.
• Тип деталі: кільцевий вінець, який установлюється на сумісний барабан зчеплення; це не суцільна зірочка разом із барабаном.
• Заявлена сумісність: бензопили серій STIHL MS 360 і MS 240 за наявності відповідного варіанта приводу mod.A.
• Контроль посадки: внутрішній профіль повинен установлюватися на барабан без перекосу та відповідати знятій деталі.

Коли вінець потребує заміни

Під час пиляння ведучі ланки ланцюга постійно проходять по зубцях вінця. Поступово на контактних поверхнях утворюються канавки. Глибоке або нерівномірне вироблення, відколи, деформація та помітна зміна профілю зубців є підставами для заміни. Зношена зірочка погіршує узгоджену роботу з ланцюгом і може прискорювати його подальше спрацювання, особливо якщо на старий вінець установити новий ланцюг.

Стан приводу зручно оцінювати під час обслуговування шини та ланцюга. Поверхні зубців повинні мати рівномірний профіль без гострих пошкоджених країв і глибоких слідів від ведучих ланок. У рекомендаціях STIHL зазначено, що вінець слід замінити, якщо глибина слідів зношення перевищує приблизно 0,5 мм; виробник також радить не встановлювати новий ланцюг на помітно спрацьовану зірочку.

Установлення та перевірка після ремонту

Роботу виконують із зупиненим двигуном відповідно до настанови конкретної бензопили. Після зняття кришки, шини й ланцюга перевіряють барабан зчеплення, фіксувальні деталі та посадкове місце. Новий вінець повинен займати штатне положення й рухатися на посадці так, як передбачено конструкцією барабана. Якщо внутрішній профіль не збігається або деталь стає з перекосом, установлювати її із зусиллям не можна — потрібен інший варіант вінця.

Після складання перевірте правильність розташування ланцюга на шині та вінці, відрегулюйте натяг за інструкцією до пили й переконайтеся, що ланцюг рухається плавно при вимкненому двигуні. У перші хвилини роботи корисно контролювати рух гарнітури та натяг ланцюга. Правильно підібраний вінець 3/8-7 відновлює штатне передавання обертання та дає змогу обслужити привод без заміни сумісного барабана зчеплення.
