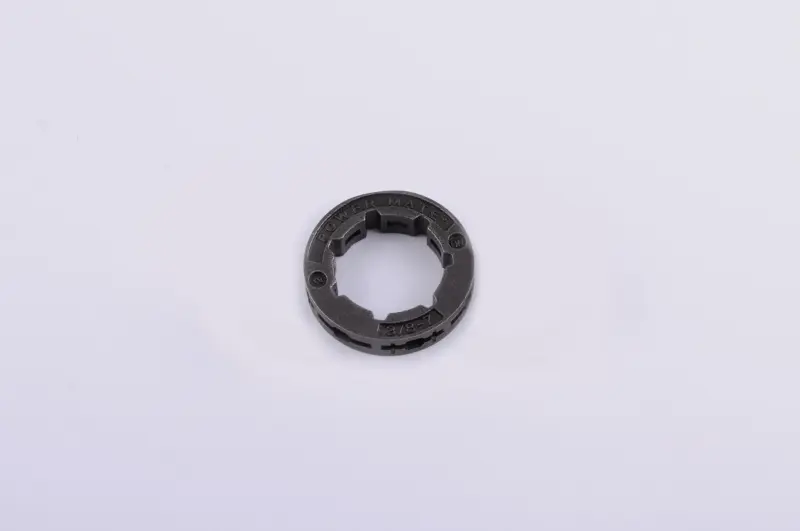

Вінець привода ланцюга BEST 3/8″, 7 зубців для STIHL MS 240/MS 360 (mod.A)

Вінець привода ланцюга BEST 3/8″-7 для STIHL MS 240 і MS 360

Вінець призначений для привода пильного ланцюга на бензопилах STIHL серій MS 240 і MS 360 у відповідному виконанні mod.A. Деталь встановлюється на барабан зчеплення з посадкою під окремий кільцевий вінець. Під час роботи барабан передає йому обертання, а сім зубців взаємодіють із ведучими ланками ланцюга та забезпечують його рух напрямною шиною.

Позначення 3/8″-7 вказує на крок застосовуваного ланцюга 3/8 дюйма та сім зубців вінця. Ці параметри потрібно враховувати разом: крок вінця має точно відповідати кроку ланцюга й шини, а кількість зубців — передбаченій конфігурації привода. Деталь не варто добирати лише за зовнішньою подібністю або загальною назвою моделі пилки. У різних модифікацій можуть відрізнятися барабан зчеплення, внутрішній профіль і посадкові розміри.

Що перевірити під час добору

• Модель і виконання пилки: вінець заявлений для STIHL MS 240 і MS 360 у варіанті mod.A.
• Крок гарнітури: ланцюг, ведучий вінець і напрямна шина мають належати до системи 3/8″.
• Кількість зубців: конструкція має сім зубців, тому замість зношеної деталі потрібна конфігурація 3/8″-7.
• Тип барабана: потрібен барабан зчеплення під окремий кільцевий вінець, а не конструкція з нерозбірною ведучою зірочкою.
• Посадковий профіль: перед встановленням порівнюють внутрішні виступи, діаметр посадки, висоту та загальну форму з демонтованим вінцем.

Кільцева конструкція дає змогу обслуговувати привод без обов’язкової заміни справного барабана: у разі зношення знімається сам вінець, а стан суміжних деталей оцінюється окремо. Така схема зручна під час планового обслуговування пильної гарнітури, проте новий вінець не можна встановлювати на барабан із сильно пошкодженим приводним профілем. Зношена посадка не забезпечує правильної взаємодії деталей і потребує окремого усунення.

Коли потрібна заміна

Вінець працює під постійним навантаженням і поступово зношується в місцях контакту з ведучими ланками. Підставою для перевірки є виражені канавки, нерівномірне вироблення, відколи, деформація або помітно нерівний рух ланцюга. STIHL рекомендує міняти ведучу зірочку після зношування двох ланцюгів або раніше, якщо глибина слідів зносу сягає приблизно 0,5 мм. Робота із сильно зношеним вінцем прискорює зношування ланцюга та шини, тому стан цих деталей оцінюють разом.

Встановлення й обслуговування

Перед розбиранням пилку повністю зупиняють і дотримуються настанови для конкретної моделі. Для доступу знімають кришку ведучої зірочки, ланцюг і шину, а потім фіксувальну скобу та шайбу. Після демонтажу старого вінця очищають посадкове місце, перевіряють приводний профіль барабана й голчастий підшипник. Монтаж виконують у зворотній послідовності з правильною орієнтацією деталі, після чого перевіряють вільне обертання барабана, розташування ланцюга на зубцях і його натяг.

Після обслуговування ланцюг має рухатися шиною без заклинювання, а його ведучі ланки — правильно входити в зачеплення з вінцем. Натяг перевіряють до початку роботи та повторно після перших циклів використання. Цей вінець підходить для ремонту привода лише за одночасного збігу моделі, виконання mod.A, кроку 3/8″, семи зубців і посадки барабана.
