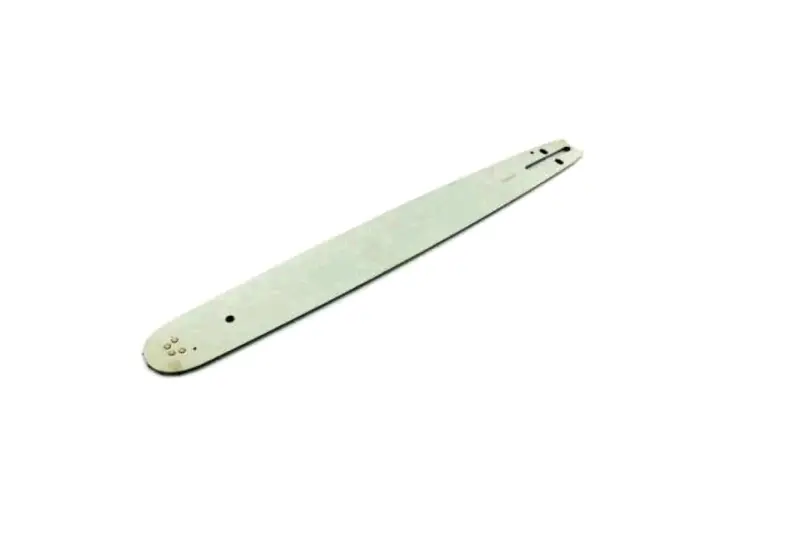

Напрямна шина 16″, 0.325″, паз 1,6 мм, 67 ланок HSQ (mod. A)

Напрямна шина 16″ для ланцюгової пили HSQ (mod. A)

Напрямна шина є частиною різальної гарнітури ланцюгової пили та задає траєкторію руху ланцюга під час розпилювання. Цю модель розраховано на гарнітуру з кроком ланцюга 0.325″, пазом 1,6 мм і ланцюгом на 67 ведучих ланок. Саме ці позначення слід звіряти під час кожної заміни: від них залежить, чи правильно ланцюг розміщується в пазу та працює разом із ведучою зірочкою.

Шина завдовжки 16″ призначена для відновлення робочої гарнітури, коли попередня деталь має помітне зношення паза, деформацію або пошкодження в зоні носової частини. Заміна напрямної допомагає повернути правильне положення ланцюга відносно корпусу пили та зберегти передбачуване ведення різу. Деталь призначена для встановлення на пилу з відповідним посадковим виконанням mod. A; для вибору недостатньо збігу лише за довжиною шини.

Що перевірити перед купівлею

• крок ланцюга, що використовується, — 0.325″;
• товщину ведучої ланки ланцюга та ширину паза — 1,6 мм;
• кількість ведучих ланок ланцюга — 67;
• довжину шини — 16″;
• форму хвостовика, розташування кріпильних отворів і масляного каналу на старій шині;
• відповідність посадкового виконання варіанту mod. A.

Параметри ланцюга утворюють єдиний комплект: ланцюг з іншим кроком не розрахований на цю шину, а невідповідність товщини ведучої ланки пазу впливає на його положення в напрямній. Кількість ланок також не варто визначати лише за довжиною в дюймах: шини однакової довжини можуть мати іншу посадкову частину та потребувати ланцюга іншої довжини. Тому найнадійніше зіставити маркування старої гарнітури зі значеннями 0.325″, 1,6 мм і 67 ланок.

Переваги:

• напрямна шина для ланцюгової пили з робочою довжиною 16″;
• розрахована на ланцюг із кроком 0.325″;
• паз завширшки 1,6 мм;
• призначена для ланцюга на 67 ведучих ланок;
• допомагає підібрати сумісну різальну гарнітуру під час заміни зношеної шини.

Перед монтажем очистьте зону кріплення та масляний канал пили, порівняйте нову деталь зі знятою шиною за посадкою й переконайтеся, що обраний ланцюг відповідає всім зазначеним параметрам. Після встановлення ланцюг натягують відповідно до інструкції конкретної пили та перевіряють його вільне переміщення по напрямній. Такий порядок особливо корисний під час планової заміни гарнітури після інтенсивної роботи, коли стара шина вже не забезпечує рівного спрямування ланцюга.
