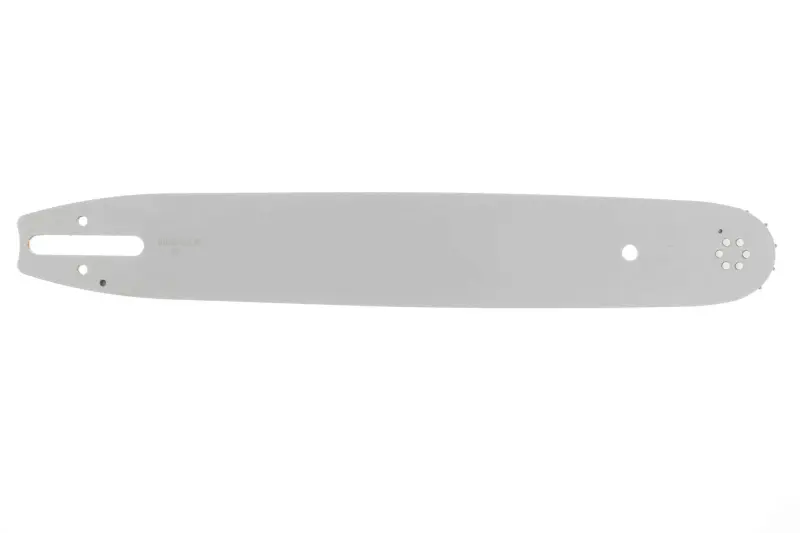

Напрямна шина 16, 1,3 мм, 13/40, 67 ланок HSQ mod:B

Напрямна шина HSQ mod:B

Напрямна шина призначена для роботи у складі різальної гарнітури ланцюгової пили. Вона задає робочу траєкторію пильного ланцюга, утримує його в пазу та сприймає навантаження, що виникає під час розпилювання деревини. Деталь розрахована на заміну зношеної шини з відповідними позначеннями: 16, 1,3 mm, 13/40, 67 ланок і варіантом посадки mod:B.

Шина є важливою частиною гарнітури разом із ланцюгом і ведучою зірочкою. Від точного поєднання цих компонентів залежить правильне положення ланцюга під час роботи. Під час вибору не варто орієнтуватися лише на загальну довжину старої деталі: потрібно звірити маркування 1,3 mm, позначення 13/40, кількість ланок ланцюга — 67, а також форму хвостовика й розташування отворів для кріплення та подавання мастила.

Конструкція шини має поздовжній напрямний паз, видовжений монтажний проріз і отвори в хвостовій частині. Таке виконання відповідає варіанту mod:B, тому перед купівлею нову деталь слід зіставити зі знятою шиною. Особливо уважно перевірте форму посадкової зони: моделі зі схожими цифрами та довжиною можуть мати інше розміщення отворів або інший контур хвостовика.

Переваги:

• спрямовує ланцюг по робочій лінії різу;
• маркування 16, 1,3 mm, 13/40 і 67 ланок полегшує добір гарнітури;
• виконання HSQ із посадкою mod:B;
• підходить для планової заміни зношеної напрямної шини;
• допомагає зібрати сумісний комплект зі штатним ланцюгом і кріпленням пили.

Що перевірити перед вибором

Огляньте стару шину та ланцюг перед оформленням замовлення. Мають збігатися не лише написи на деталі, а й кількість ланок використовуваного ланцюга, значення 1,3 mm, посадкове виконання та позначення 13/40. Якщо ланцюг придбано окремо, звірте його маркування з параметрами шини; заміна лише одного елемента гарнітури без такої перевірки може не усунути неточний хід ланцюга.

Причиною заміни зазвичай стають помітне зношення паза, пошкодження хвостової частини, деформація полотна або погіршення прямолінійності різу. Нову шину встановлюють разом із правильно дібраним ланцюгом, після чого перевіряють його натяг і вільний хід. Після монтажу потрібно переконатися, що зона кріплення повністю збіглася з пилою, а ланцюг рухається пазом без перекосу.

Напрямна шина 16 HSQ mod:B буде практичним вибором для ремонту ланцюгової пили, якщо її маркування та посадкова частина відповідають знятій деталі. Зіставлення цих ознак до купівлі допомагає підібрати потрібну шину без помилкових припущень щодо сумісності.
