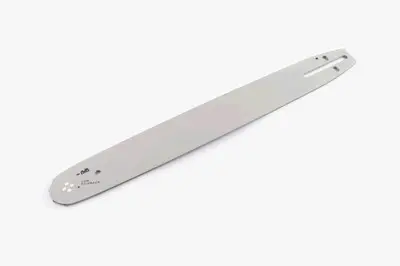

Шина пиляльна 16″, 1,3 мм, 13/40, 67 ланок ORN mod:A

Пиляльна шина 16″ ORN mod:A

Напрямна шина призначена для ланцюгової пили та працює у складі різальної гарнітури. Вона задає траєкторію руху ланцюга, утримує його в пазу й допомагає вести пряму лінію різу під час пиляння деревини. Ця модель завдовжки 16″ (40 см) розрахована на ланцюг із кроком 0,325″, товщиною ведучої ланки 1,3 мм і загальною кількістю 67 ланок. Посадкове позначення — 13/40, виконання — ORN mod:A.

Шина підійде для планової заміни зношеної або пошкодженої напрямної за умови повного збігу параметрів різальної гарнітури. Потребу в заміні можуть вказувати помітне спрацювання паза, пошкодження носової частини, викривлення шини або відведення ланцюга вбік, якщо сам ланцюг дібраний правильно та належно натягнутий. Нову деталь установлюють замість попередньої зі збереженням узгодженої роботи шини, ланцюга, ведучої зірочки та механізму натягування.

Параметри для добору

• довжина напрямної шини — 16″ (40 см);
• крок ланцюга — 0,325″;
• ширина паза під ведучу ланку — 1,3 мм;
• потрібна кількість ланок ланцюга — 67;
• посадкове позначення — 13/40;
• виконання — ORN mod:A.

Під час добору потрібно перевірити кожен із цих параметрів. Однакова довжина ще не означає, що шина підійде до конкретної пили: напрямні можуть відрізнятися шириною паза, кроком застосовуваного ланцюга, кількістю ланок і формою посадкової частини. Розбіжність хоча б одного значення може завадити встановленню ланцюга в паз або його правильній взаємодії з ведучою зірочкою та натягувачем.

Перед замовленням зіставте позначення на попередній шині й установленому ланцюгу зі значеннями 16″, 0,325″, 1,3 мм, 67 ланок і 13/40. Додатково перевірте робочу довжину знятої деталі та форму посадкового отвору. Не варто обирати напрямну лише за зовнішньою подібністю чи назвою інструмента: для належного встановлення має збігатися вся сукупність параметрів гарнітури.

Заміна та встановлення

Перед монтажем огляньте ланцюг, ведучу зірочку та механізм натягування. Якщо ці елементи мають виражене спрацювання або пошкодження, встановлення лише нової шини не усуне проблем у роботі гарнітури. Ланцюг має відповідати кроку 0,325″, мати ведучу ланку завтовшки 1,3 мм і складатися із 67 ланок. Саме таке поєднання розраховане на паз і довжину цієї напрямної.

Під час установлення розмістіть ланцюг у пазу по всій довжині шини та зберіть гарнітуру відповідно до інструкції до пили. Після складання відрегулюйте натяг і переконайтеся, що ланцюг вільно проходить по напрямній, не заклинює та залишається в пазу. До початку пиляння також перевірте правильність установлення шини на посадковій частині й роботу натяжного механізму.

Формат 16″ забезпечує передбачену для цієї гарнітури довжину пропилу та підходить для пил, розрахованих на напрямну відповідного розміру й посадкового виконання. Точно дібрана та правильно встановлена шина підтримує стабільний рух ланцюга й допомагає отримати рівний, контрольований різ.
