Вал механізму вимикання зчеплення веломотора KOMATCU mod.A

Вал механізму вимикання зчеплення веломотора KOMATCU mod.A

Деталь призначена для приводу зчеплення двотактного веломотора KOMATCU у виконанні mod.A. Вал приймає рух від зовнішнього важеля, з’єднаного з тросом, повертається в посадковому місці кришки та діє робочим кінцем на штовхач зчеплення. Завдяки цьому зусилля з рукоятки керування передається до механізму роз’єднання зчеплення. Це саме вал вимикання, а не основний вал зчеплення, тому дві схожі за назвою запчастини не можна вважати взаємозамінними.

Призначення та особливості конструкції

Під час натискання на рукоятку трос повертає важіль на двигуні, а встановлений разом із ним вал перетворює цей рух на натискання на спряжений штовхач. Після відпускання рукоятки механізм повертається у початкове положення, і зчеплення знову вмикається. Стан вала безпосередньо впливає на повноту вимикання: значне зношення робочого кінця, заїдання у посадковому отворі, пошкодження місця кріплення важеля або надмірний люфт можуть супроводжуватися важким ходом керування, неповним роз’єднанням зчеплення чи нестабільним положенням зовнішнього важеля.

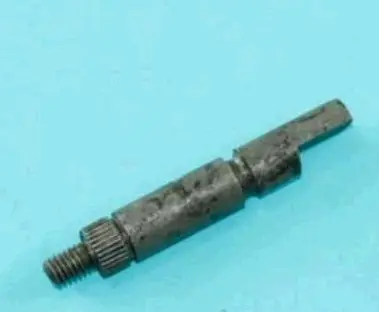

Конструкція деталі містить циліндричний корпус, різьбовий кінець, рифлену посадкову ділянку, ступінчастий перехід і пласку робочу частину з протилежного боку. Різьба та рифлена зона слугують для з’єднання із зовнішніми деталями приводу, а профіль внутрішнього кінця взаємодіє зі штовхачем. Через таку геометрію важливе не лише співпадіння загальної довжини, а й розташування кожної ділянки відносно кришки та спряжених компонентів.

Як підібрати відповідний вал

Основний орієнтир під час вибору — веломотор KOMATCU mod.A. Ця позиція трапляється в асортименті запчастин для двотактних веломоторів сімейства F50/F80, проте самого позначення двигуна недостатньо: у моторів різних випусків і комплектацій можуть відрізнятися кришка приводу, зовнішній важіль та виконання механізму вимикання. Перед установленням зіставте нову деталь зі знятим валом за всією геометрією.

• Загальна форма: перевірте довжину корпусу, діаметр циліндричних ділянок і положення ступінчастого переходу.
• Кріплення важеля: порівняйте профіль і ширину рифленої посадкової зони, а також розташування різьбового кінця.
• Робоча частина: зіставте довжину, напрямок і форму плаского кінця, який діє на штовхач.
• Посадка у кришці: вал має відповідати отвору та фіксувальним деталям без перекосу, заклинювання і надмірного люфту.
• Виконання двигуна: враховуйте позначення mod.A та конфігурацію встановленої кришки, а не лише заявлений робочий об’єм веломотора.

Установлення та перевірка після заміни

Доступ до вала отримують з боку кришки приводу зчеплення біля ведучої зірочки. Перед складанням очищають посадкове місце та оглядають спряжені компоненти: зовнішній важіль, штовхач, упорну кульку, трос і деталі фіксації. Якщо причина несправності міститься не в самому валу, встановлення лише однієї нової деталі не усуне тугий хід або неповне вимикання. Робочі поверхні обслуговують мастильним матеріалом, передбаченим для цього механізму, не допускаючи забруднення сухого зчеплення.

Після монтажу вал повинен повертатися вільно та передавати рух штовхачеві без заїдань. Далі важіль установлюють у правильному положенні, закріплюють і регулюють трос відповідно до вимог конкретного двигуна. Спочатку перевірте хід рукоятки та повернення приводу при зупиненому моторі, після чого переконайтеся, що зчеплення повністю роз’єднується і впевнено вмикається. Такий порядок допомагає своєчасно виявити неправильне положення важеля, недостатній хід троса або невідповідність обраної деталі.
