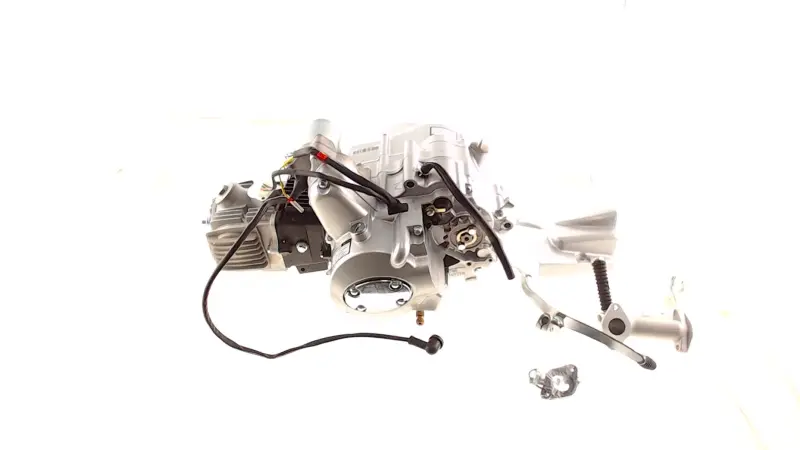

Двигун Delta, Alpha 100 см³ 150FMG-A з механічною КПП TZH

Двигун Delta, Alpha 100 см³ 150FMG-A з механічною КПП TZH

Бензиновий чотиритактний двигун у зборі призначений для ремонту мопедів сімейства Delta та Alpha. Виконання 150FMG-A з номінальним об’ємом 100 см³ доречне, коли відновлення попереднього мотора окремими деталями втратило сенс через значне зношення, пошкодження картера або несправність коробки передач. Зібраний силовий агрегат дає змогу замінити мотор єдиним блоком, а далі під’єднати штатні системи конкретного мопеда.

Конструкція та призначення

Модель має поширене серед китайських мопедів компонування з горизонтальним розташуванням одного циліндра. Чотиритактний принцип роботи, повітряне охолодження та електростартер відповідають заявленій конфігурації цього двигуна. Механічна коробка передач поєднана з мотором у спільному корпусі, тому під час добору потрібно враховувати не лише об’єм, а й спосіб перемикання передач, розташування органів керування та з’єднання з приводом.

Повітряне охолодження використовує потік повітря навколо циліндра та його ребер під час руху. Таке компонування не потребує контуру рідинного охолодження, проте після встановлення слід залишити вільний доступ повітря до ребер і не перекривати їх сторонніми деталями. Діаметр циліндра для цієї модифікації зазначений як 50 мм, а робочий об’єм належить до класу 100 см³. Система запуску передбачає електростартер, тому під час заміни необхідно зіставити роз’єми, проводку та схему підключення зі штатним обладнанням мопеда.

Підтверджені параметри

• Тип: бензиновий двигун у зборі для мопеда.
• Модель: 150FMG-A, виконання TZH.
• Номінальний об’єм: 100 см³.
• Циліндри й тактність: один циліндр, чотиритактна схема.
• Охолодження: повітряне.
• Запуск: електростартер.
• Трансмісія: механічна коробка передач.
• Заявлена сумісність: Viper Alpha та Viper Delta.

Що перевірити перед вибором

Назви Delta та Alpha охоплюють різні роки випуску й модифікації, тому самого збігу сімейства мопеда недостатньо. Спочатку зіставте позначення попереднього двигуна з 150FMG-A та переконайтеся, що потрібен саме варіант на 100 см³ із механічною коробкою. Після цього порівняйте точки кріплення до рами, габарити картера, положення циліндра, бік і висоту вихідного вала, лінію ведучої зірки відносно ланцюга, розташування впуску та випускного каналу.

Окремої уваги потребують електричні з’єднання. До монтажу порівняйте кількість і тип роз’ємів, розташування дротів двигуна, підключення електростартера та відповідність штатній проводці. Також перевірте положення важеля перемикання, приводу зчеплення й інших зовнішніх органів керування. Ці ознаки можуть відрізнятися навіть у зовні близьких версій мопедів і безпосередньо впливають на можливість правильного встановлення.

Встановлення та підготовка до запуску

Заміну двигуна виконують після перевірки рами, кріпильних місць, ланцюгового приводу, впускної та випускної систем. Навісні деталі попереднього мопеда використовують лише за повного збігу посадкових місць і приєднувальних розмірів. Під час монтажу не можна допускати перекосу корпусу в рамі, натягування дротів або зміщення лінії ланцюга. Після приєднання органів керування потрібно переконатися в їхньому вільному ході в усьому робочому діапазоні.

Перед першим запуском перевіряють передбачені виробником мастильні матеріали, кріплення, паливні з’єднання, проводку та регулювання. Роботи з двигуном, коробкою передач і електрообладнанням доцільно доручити фахівцеві з мопедів Delta та Alpha. Точне зіставлення модифікації до встановлення допомагає уникнути перероблення кріплень і підключення несумісних компонентів.
