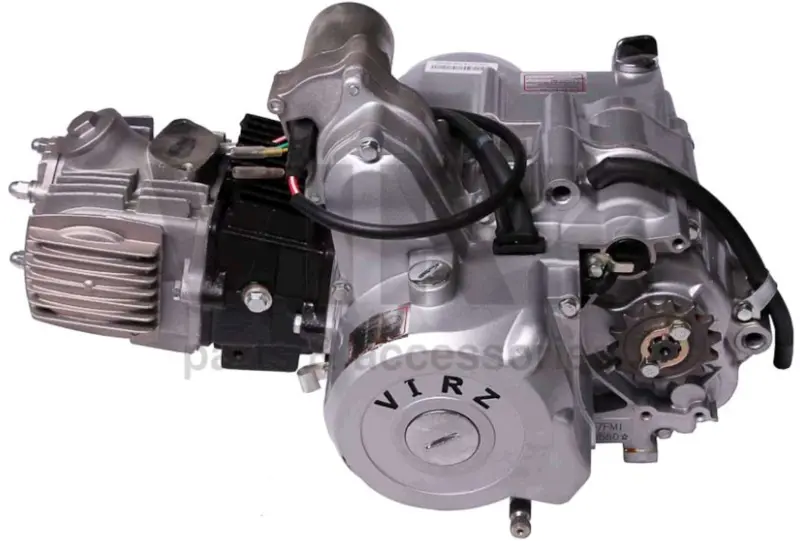

Двигун TZH 152FMH 110 см³ для Delta та Activ, АКПП, електростартер

Двигун TZH 152FMH 110 см³ для мопедів Delta та Activ

Двигун у зборі призначений для ремонту мопедів сімейства Delta та Activ, у яких застосовується горизонтальний силовий агрегат серії 152FMH об’ємного класу 110 см³. Модифікація виконана з трансмісією типу АКПП та вбудованим електростартером. Такий формат зручний для комплексного відновлення техніки, коли попередній мотор має значне зношення, пошкодження картера або несправність трансмісії, а заміна окремих внутрішніх деталей уже недоцільна.

Модель 152FMH належить до одноциліндрових чотиритактних двигунів із повітряним охолодженням. Електростартер дає змогу запускати мотор від штатної системи електрозапуску мопеда без окремого встановлення стартерного механізму. На корпусі зібраного агрегата передбачені вихідний вал із зірочкою, електричні виводи та приєднувальні зони для систем живлення і випуску. Конкретний склад додаткового приладдя потрібно уточнити до монтажу: визначення «повний комплект» у різних постачаннях може охоплювати неоднаковий набір навісних деталей.

Практичні особливості

• Чотиритактна одноциліндрова схема відповідає поширеній архітектурі двигунів 152FMH і дає змогу обслуговувати мотор за звичним для мопедів Delta та Activ регламентом.
• Повітряне охолодження не потребує під’єднання радіатора та рідинних магістралей, що відповідає компонуванню техніки, розрахованої на горизонтальний мопедний двигун.
• Вбудований електростартер забезпечує запуск кнопкою за умови справності акумулятора, проводки, реле та органів керування мопеда.
• Виконання у зборі зменшує обсяг внутрішнього перебирання старого мотора в разі серйозного пошкодження двигуна або коробки передач.

Як перевірити сумісність

Позначень Delta, Activ і 110 см³ недостатньо для вибору без додаткової звірки: техніка цих сімейств трапляється з різними двигунами, трансмісіями та варіантами електропроводки. Спочатку зіставте серію штатного мотора з індексом 152FMH, потім перевірте тип трансмісії, конфігурацію точок кріплення та положення вихідної зірочки відносно лінії ланцюга. Також мають відповідати приєднання впускного колектора й вихлопної труби, розташування педалей і важелів, доступний простір у рамі, роз’єми генератора та електростартера.

Окремої уваги потребує визначення АКПП. Для сімейства 152FMH існують автоматичні, напівавтоматичні та механічні версії, тому тип керування зчепленням і порядок перемикання потрібно зіставити з попереднім агрегатом та органами керування конкретного мопеда. Не варто вибирати мотор лише за робочим об’ємом або зовнішньою формою корпусу. До монтажу також слід перевірити кількість і призначення електричних проводів, сумісність комутатора, регулятора напруги, реле стартера та штатної кнопки запуску.

Встановлення та перший запуск

Монтаж охоплює надійне закріплення двигуна в рамі, під’єднання живлення і запалювання, з’єднання впуску та випуску, встановлення приводного ланцюга і перевірку співвісності зірочок. Перед першим запуском контролюють рівень і тип моторної оливи відповідно до вимог техніки, вільний рух органів керування, відсутність перетиснутих проводів і паливних шлангів, надійність з’єднань та правильний натяг ланцюга. Після запуску перевіряють відсутність витоків, сторонніх шумів і надмірного нагрівання, а потім повторно оглядають кріплення.

Двигун TZH 152FMH підходить як основа для відновлення сумісного мопеда Delta або Activ, якщо підтверджені виконання АКПП, електрична система запуску та всі монтажні з’єднання. Точна звірка перед установленням допомагає уникнути перероблення рами, проводки, приводу й навісного обладнання.
