Зчеплення в зборі для веломотора KOMATCU mod. A

Зчеплення в зборі для веломотора KOMATCU mod. A

Комплект призначений для ремонту механізму зчеплення двотактного веломотора. Цей механізм з’єднує двигун із трансмісією, передає обертання на привод і дає змогу роз’єднувати передавання зусилля під час запуску, зупинки та керування моторизованим велосипедом. Виконання в зборі доречне, коли потрібно відновити не одну зношену деталь, а кілька взаємопов’язаних частин механізму.

Призначення та будова

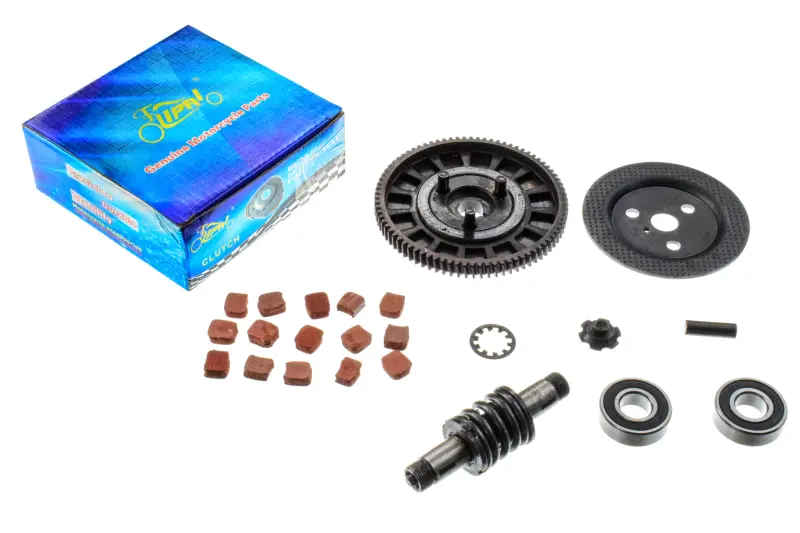

Основу конструкції утворюють велике зубчасте колесо, кругла спряжена деталь, вал із гвинтовим профілем і фрикційні сегменти. До представленого набору також входять два підшипники, стопорна шайба та малі кріпильні деталі. Таке виконання дає змогу обслужити кілька пов’язаних ділянок зчеплення одночасно й не поєднувати нові деталі з явно зношеними спряженими поверхнями.

Фрикційні сегменти беруть участь у передаванні зусилля після ввімкнення зчеплення, а зубчасті деталі та вал забезпечують подальшу взаємодію з трансмісією веломотора. Підшипники підтримують обертові деталі в посадкових місцях. Стан усіх цих частин безпосередньо впливає на ввімкнення привода: значне зношення, пошкодження зубців, люфт посадок або руйнування фрикційних сегментів можуть супроводжуватися ривками, пробуксовуванням, стороннім шумом і нестабільним передаванням обертання.

Як підібрати відповідне зчеплення

Модифікація має позначення KOMATCU mod. A та призначена для двотактного веломотора. Перед замовленням необхідно зіставити демонтований механізм із новим за конструкцією, оскільки у веломоторів різних випусків можуть відрізнятися посадки та спряжені деталі. Загальної назви двигуна недостатньо: визначальним є фактичне виконання встановленого зчеплення.

• Зубчасте колесо: порівняйте зовнішній діаметр, кількість і профіль зубців, а також розташування посадкової частини.
• Вал: перевірте його довжину, діаметри ступенів, форму кінців і спосіб фіксації в механізмі.
• Круглі деталі: зіставте діаметр, товщину, розміщення отворів і форму центральної посадки.
• Підшипники: переконайтеся, що їхні зовнішні та внутрішні розміри відповідають посадкам двигуна й вала.
• Фрикційні сегменти: порівняйте їхню форму, кількість і розташування з демонтованим комплектом.

Якщо старі деталі сильно пошкоджені й точно виміряти їх неможливо, підбір виконують за справною спряженою частиною двигуна та технічною документацією конкретного веломотора. Не варто встановлювати механізм лише за зовнішньою подібністю: невідповідність зубців, посадки вала або товщини круглих деталей може завадити складанню та правильному ввімкненню зчеплення.

Установлення та перевірка після ремонту

Перед монтажем посадкові місця очищають від залишків зруйнованих накладок і забруднень, після чого перевіряють стан спряжених шестерень, вала, стопорних канавок і корпусу. Деталі мають установлюватися без перекосу та надмірного зусилля. Підшипники розміщують рівно у призначених посадках, а стопорні й кріпильні деталі встановлюють у передбаченій послідовності. Якщо спряжена шестерня має сколи або виражене вироблення, її подальше використання може скоротити ресурс нового зчеплення.

Після складання механізм спочатку перевіряють вручну: обертання має відбуватися без заклинювання, а зубці — входити в зачеплення по всій передбаченій ширині. Далі регулюють привод зчеплення відповідно до конструкції конкретного веломотора. Надто великий вільний хід може не забезпечувати повного роз’єднання, а надмірний натяг здатний перешкоджати повноцінному ввімкненню. Перший запуск виконують із контролем сторонніх звуків, пробуксовування та нагрівання корпусу.

KOMATCU mod. A підходить для планового відновлення двотактного веломотора та ремонту після зношення кількох деталей механізму. Ретельне порівняння посадок і акуратне встановлення допомагають отримати правильне зачеплення та передбачувану роботу привода.
