Голчастий сепаратор нижньої головки шатуна веломотора

Голчастий сепаратор нижньої головки шатуна веломотора

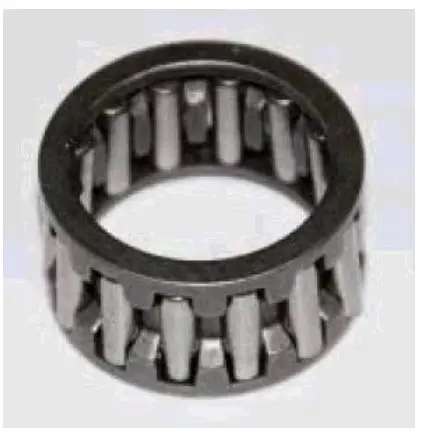

Деталь призначена для нижнього підшипникового з’єднання шатуна у двотактному веломоторі. Кільцева обойма утримує голчасті ролики по колу, розділяє їх і спрямовує під час обертання кривошипного механізму. Таке розташування роликів потрібне для рівномірного руху шатуна відносно пальця кривошипа та правильної роботи з’єднання за змінного навантаження.

Призначення та будова

Сепаратор встановлюється в нижній головці шатуна й використовується як частина голчастого підшипника. Він має вигляд кільцевої клітки з рядом циліндричних роликів. Клітка зберігає задану відстань між роликами, не дозволяє їм збиратися з одного боку та підтримує їхню орієнтацію в зоні кочення. Деталь працює разом із посадковими поверхнями шатуна та пальця кривошипа, тому стан усього сполучення безпосередньо впливає на результат ремонту.

Заміна потрібна в разі пошкодження клітки, перекосу роликів, помітного вироблення, слідів заклинювання або підвищеного шуму з нижньої частини кривошипного механізму. Продовжувати складання з деформованим сепаратором не варто: порушене розташування роликів заважає їхньому вільному руху та може прискорити зношування контактних поверхонь. Якщо на пальці або в нижній головці шатуна є задири, раковини чи виражене вироблення, стан цих деталей потрібно оцінити окремо — встановлення нового сепаратора не усуває пошкоджень суміжних поверхонь.

Що перевірити під час добору

• Місце встановлення. Потрібна саме нижня опора шатуна веломотора. Верхній сепаратор поршневого пальця має інше призначення та не є взаємозамінним.
• Розміри. Порівняйте зовнішній і внутрішній діаметри, а також ширину з демонтованою деталлю. Навіть невелика відмінність може перешкодити правильній посадці та вільному руху роликів.
• Конструкцію. Зіставте форму кільцевої клітки, кількість і розташування голчастих роликів, профіль торців та загальну висоту.
• Виконання двигуна. Деталь належить до двотактних веломоторів, але конкретна модифікація двигуна має відповідати параметрам сепаратора.
• Стан сполучень. Перед складанням перевірте палець кривошипа та нижню головку шатуна: поверхні мають забезпечувати рух роликів без заїдань.

Рекомендації зі встановлення

Монтаж виконують під час розбирання кривошипно-шатунного механізму. Посадкову зону очищають від забруднень і частинок зношування, після чого перевіряють, чи не деформована клітка, а всі голчасті ролики розташовані рівно та вільно рухаються. Під час складання застосовують мастильний матеріал, передбачений для цього двигуна, і не допускають потрапляння абразивних частинок на ролики та доріжки кочення.

Сепаратор не можна запресовувати з перекосом, бити по роликах або підганяти шляхом деформації клітки. Після встановлення шатун має рухатися плавно, без закушування та відчутних нерівномірних ділянок. Осьовий і радіальний зазори оцінюють відповідно до вимог конкретної модифікації веломотора. Якщо походження шуму чи люфту не визначене, кривошипний механізм потрібно перевірити комплексно до остаточного складання.

Ця деталь підходить для ремонту нижнього голчастого з’єднання шатуна, коли посадкові розміри та конструкція збігаються з раніше встановленим сепаратором. Для впевненого вибору тримайте поруч зняту деталь і результати вимірювань: сама назва двигуна не враховує відмінностей між версіями веломоторів.
