Кришка масловідділювача Delta 115 мм KOMATCU mod.A

Кришка масловідділювача Delta 115 мм KOMATCU mod.A

Кругла кришка KOMATCU призначена для масловідділювальної частини чотиритактного двигуна мопеда Delta. Каталожний діаметр деталі становить 115 мм, виконання позначене як mod.A. Цю модифікацію застосовують у двигунах сімейства 139FMB, проте під час вибору потрібно враховувати не лише позначення мотора: у зовні подібних кришок можуть відрізнятися розташування кріплень, центральний профіль та установні виступи.

Призначення та конструкція

Деталь закриває відповідну частину масловідділювального механізму й зберігає передбачену конструкцією конфігурацію системи змащування та вентиляції картера. Справна кришка має правильно розташовуватися на посадковому місці, не торкатися сусідніх деталей і рівномірно прилягати по контуру. Заміна потрібна в разі деформації, появи тріщин, пошкодження зон кріплення, зношення посадкової поверхні або втрати штатної кришки під час ремонту двигуна.

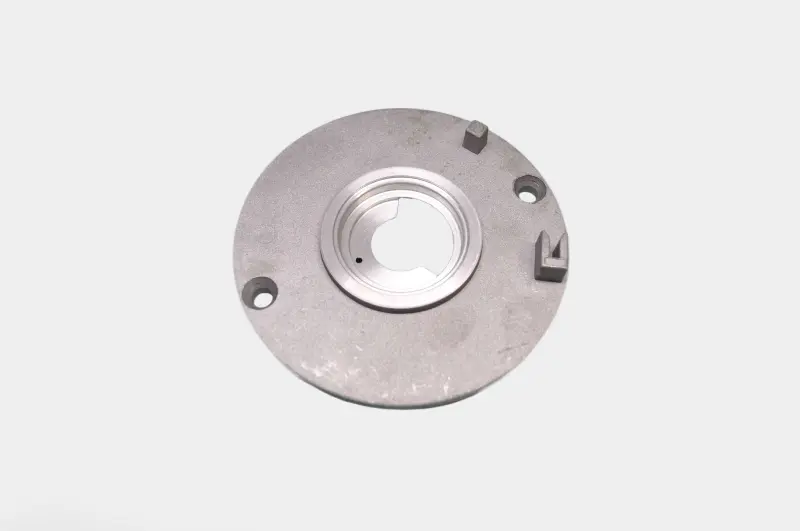

Кришка має форму круглої пластини з профільованою центральною частиною. Конструкція містить два наскрізні кріпильні отвори, центральний фігурний отвір і розташовані по краю установні виступи. Ці елементи визначають положення деталі відносно суміжних компонентів, тому самого збігу зовнішнього діаметра для правильного підбору недостатньо. Геометрія старої та нової кришок має збігатися за всіма контрольними точками.

Що перевірити перед вибором

• Тип двигуна: деталь розрахована на чотиритактні двигуни сімейства 139FMB, які встановлюють на мопеди Delta.
• Розмір: каталожне позначення діаметра — 115 мм; стару деталь бажано вимірювати за тим самим зовнішнім контуром.
• Виконання: версія mod.A повинна відповідати конструкції, що була встановлена раніше.
• Кріплення: порівняйте кількість отворів, відстань між ними та їхнє положення відносно центрального прорізу.
• Центральна зона: перевірте форму отвору, профіль штампування та розташування внутрішніх крайок.
• Орієнтація: зіставте крайові виступи, упори й висоту елементів, які задають положення кришки.

Назва Delta визначає сферу застосування, але не скасовує перевірки конкретної модифікації двигуна. На мопедах однієї моделі можуть траплятися різні версії силового агрегату або раніше замінені кришки. Найнадійніший спосіб підбору — зняти стару деталь, очистити її від забруднень і покласти поруч із новою однаковим боком догори. Зовнішній контур, отвори, виступи та центральний профіль мають суміщатися без зміщення.

Рекомендації зі встановлення

Монтаж виконують на охололому двигуні після отримання доступу до місця встановлення в порядку, передбаченому настановою для конкретного мопеда. Перед складанням посадкову поверхню очищають від оливи, старих ущільнювальних залишків і твердих частинок. Суміжну поверхню перевіряють на задирки та деформацію, а штатне ущільнення — на придатність до подальшого використання. Склад комплекту цієї позиції не варто визначати за картками подібних кришок: кріплення та ущільнювальні деталі готують з урахуванням фактичної комплектації й конструкції двигуна.

Кришку встановлюють без ударів і примусового підгинання виступів. Спочатку її орієнтують за центральним отвором та упорами, після чого переконуються, що кріпильні отвори збігаються вільно. Гвинти затягують поступово й рівномірно, застосовуючи момент, установлений виробником двигуна. Перекіс або надмірне затягування можуть деформувати пластину та порушити прилягання. Після складання двигун оглядають на холостому ходу: біля встановленої деталі не повинні з’являтися свіжі сліди оливи, сторонній шум або контакт з обертовими компонентами.

KOMATCU mod.A діаметром 115 мм підходить для планового відновлення масловідділювальної частини двигуна Delta та ремонту після пошкодження штатної кришки. Точна перевірка двигуна 139FMB, геометрії посадки й орієнтаційних елементів дає змогу вибрати потрібну версію та встановити її без перероблення суміжних деталей.
