Кнопка пуску на кермо Active KOMATCU (mod.A)

Кнопка пуску на кермо Active KOMATCU (mod.A)

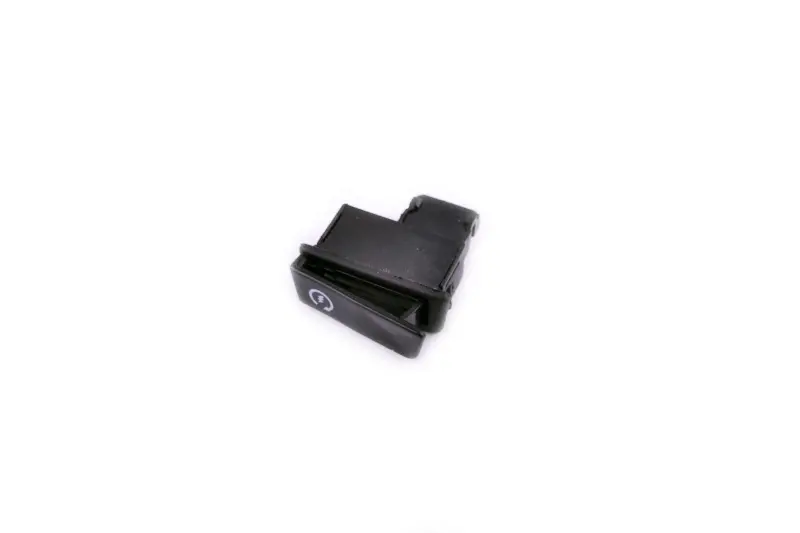

Окрема кнопка для керування електростартером мопеда. Натискання подає команду на ввімкнення стартера, тому водій може запускати двигун з органа керування на кермі. Деталь призначена для ремонту штатної системи пуску, коли встановлена кнопка зношена, пошкоджена або перестала стабільно спрацьовувати.

Чорний прямокутний корпус має компактне виконання, а на лицьову клавішу нанесено білу піктограму пуску. Це саме одиночна кнопка, а не комплект перемикачів керма і не корпус пульта в зборі. Такий формат доречний, якщо інші органи керування справні та потрібно замінити лише кнопку стартера.

Сумісність і добір

Модифікація розрахована на низку китайських чотиритактних мопедів сімейства Active з двигунами об'ємом 110 або 125 см³. До переліку сумісних моделей належать Viper Active, Viper Sport 125, Kinlon JL110-38, JL110-39 і JL110-40, Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 і LX110-39, Musstang MT110Q-3 та MT125Q-3, Spark SP110C-3C, SP125C-3CF і SP125C-4WQ. Водночас у техніки різних років випуску можуть відрізнятися виконання пульта та спосіб встановлення кнопки.

Перед замовленням зніміть штатну кнопку або відкрийте до неї доступ і зіставте кілька ознак:

• точну модель та модифікацію мопеда;
• форму лицьової клавіші й конфігурацію корпусу;
• розмір і геометрію посадкового місця у пульті керма;
• розташування контактів та спосіб приєднання штатної проводки;
• орієнтацію кнопки після монтажу і вільний хід клавіші.

Орієнтуватися лише на об'єм двигуна або назву Active недостатньо. На зовні подібній техніці можуть застосовуватися інші посадкові місця та варіанти з'єднання. Порівняння з демонтованою деталлю допомагає уникнути випадку, коли кнопка відповідає за потрібну функцію, але не встановлюється у наявний пульт.

Коли потрібна заміна

Кнопку варто перевірити, якщо стартер реагує не на кожне натискання, клавішу доводиться утримувати або натискати з незвичним зусиллям, її хід став тугим чи вона не повертається у початкове положення. Підставою для заміни також може бути пошкодження лицьової частини або корпусу після розбирання пульта керма.

Відсутність реакції стартера не завжди свідчить про несправність кнопки. До встановлення нової деталі потрібно перевірити заряд акумулятора, запобіжники, стан з'єднань, проводку, реле стартера та сам стартер. Якщо на конкретній моделі запуск залежить від положення коробки передач, гальма або зчеплення, ці умови також мають бути виконані. Така діагностика дає змогу замінити несправну деталь, а не приховати іншу проблему системи пуску.

Рекомендації зі встановлення

Роботи виконують із вимкненим запалюванням та від'єднаним акумулятором. Перед розбиранням доцільно зафіксувати розташування штатних контактів і проводів, а потім обережно звільнити стару кнопку з посадкового місця. Не можна тягнути за проводи або встановлювати новий корпус із надмірним зусиллям: невідповідність посадки зазвичай означає, що потрібне інше виконання деталі.

Після під'єднання проводи укладають так, щоб корпус пульта їх не перетискав, а поворот керма не створював натягу. Спочатку перевіряють вільне натискання та повернення клавіші, потім короткочасно контролюють роботу стартера відповідно до процедури запуску конкретного мопеда. Остаточне складання виконують після перевірки правильності під'єднання.

Кнопка Active KOMATCU (mod.A) підходить для локального ремонту керування пуском: вона зберігає штатний спосіб запуску та дає змогу не змінювати справні перемикачі. Для впевненого вибору потрібно зіставити модель техніки, виконання пульта, посадкову геометрію та під'єднання зі старою кнопкою.
