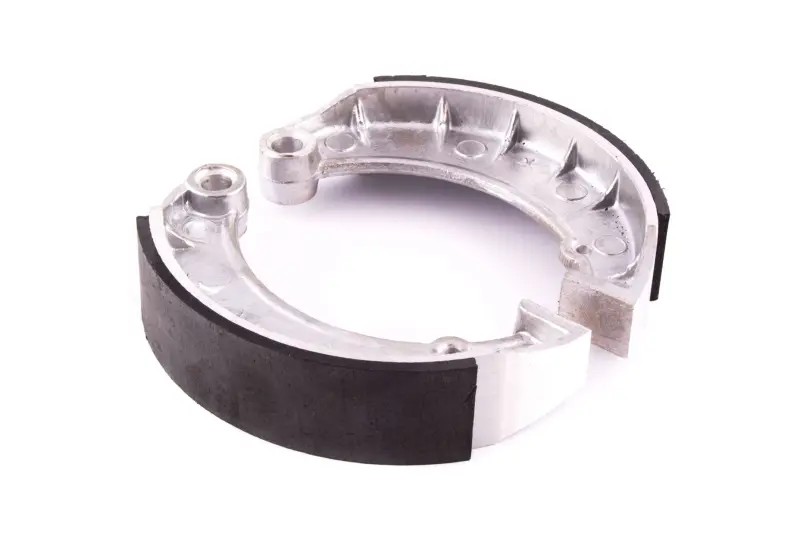

Задні барабанні гальмівні колодки VCH для Jawa 350 (Угорщина)

Задні барабанні гальмівні колодки VCH для Jawa 350

Колодки призначені для обслуговування заднього барабанного гальма мотоцикла Jawa 350. Це дугоподібні деталі з фрикційними накладками, які встановлюються всередині гальмівного барабана. Під час натискання на педаль привід розводить колодки, їхні накладки притискаються до внутрішньої поверхні барабана, а тертя сповільнює обертання заднього колеса. Після відпускання педалі поворотні пружини відводять колодки від барабана.

Ця позиція належить саме до барабанного механізму, тому вона не призначена для супорта та гальмівного диска. Колодки підходять для Jawa 350, проте серед мотоциклів цієї серії є різні роки випуску й модифікації. Перед замовленням потрібно перевірити виконання заднього гальма та зіставити нову пару зі знятими деталями. Самої відповідності назви моделі недостатньо, якщо колесо, гальмівний щит або привід раніше замінювалися.

Що перевірити під час підбору

• Тип механізму: на задньому колесі має бути встановлене механічне барабанне гальмо з двома дугоподібними колодками.
• Форма основи: порівняйте зовнішній радіус, ширину колодок і загальний профіль зі старим комплектом.
• Посадкові ділянки: мають збігатися опори, отвори, місця контакту з розтискним кулачком і точки кріплення поворотних пружин.
• Розмір барабана: звірте його внутрішній робочий діаметр із розміром знятих колодок; встановлювати деталь лише за позначенням Jawa 350 без перевірки геометрії не варто.
• Стан суміжних деталей: огляньте барабан, пружини, осі та розтискний кулачок до складання, адже їхній знос також впливає на хід педалі й рівномірність гальмування.

Коли потрібна заміна

Підставою для обслуговування є помітне зменшення товщини накладок, нерівномірне спрацювання, тріщини або відшарування фрикційного шару, збільшений хід педалі після правильного регулювання, сторонній шум і погіршення дії заднього гальма. Забруднені мастилом накладки не можна повертати в експлуатацію: фрикційні поверхні мають залишатися сухими та чистими. Якщо одна колодка спрацювалася сильніше за іншу, разом із комплектом потрібно перевірити вільний рух кулачка, положення опор і роботу пружин.

Встановлення та первинна перевірка

Колодки встановлюють парою на очищений гальмівний щит у штатному положенні, зберігаючи правильну орієнтацію опорних кінців і пружин. Мастильні матеріали не повинні потрапляти на накладки або внутрішню поверхню барабана. Після складання регулюють вільний хід педалі відповідно до настанови для конкретної модифікації Jawa 350. Підняте заднє колесо має обертатися без постійного підклинювання за відпущеної педалі, а привід — повертатися у вихідне положення.

Перед звичайною поїздкою перевірте дію гальма на невеликій швидкості в безпечному місці. Новим накладкам потрібен час для рівномірного контакту з поверхнею барабана, тому перші гальмування мають бути плавними, без тривалого утримання педалі. Правильний підбір за формою та посадковими точками, справні пружини й коректне регулювання дають змогу відновити штатну роботу заднього барабанного гальма Jawa 350.
