Колінвал Honda SH125/150 з 2013 року

Колінвал для Honda SH125/150 з 2013 року

Колінчастий вал призначений для ремонту чотиритактних двигунів максіскутерів Honda SH з об’ємом 125 або 150 см³, випущених починаючи з 2013 року. Деталь сприймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до інших механізмів двигуна. Від стану колінвала залежать правильне переміщення поршня, рівномірність обертання та узгоджена робота спряжених деталей.

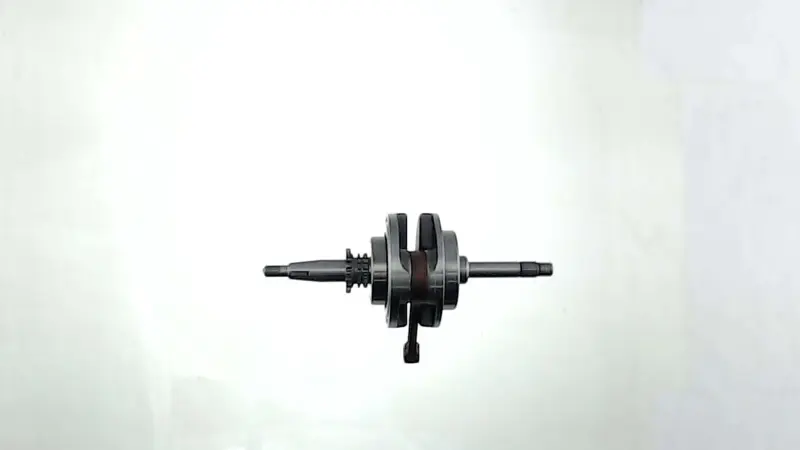

Конструкція виконана як зібраний колінчастий вал із шатуном, двома щоками та вихідними кінцями різного профілю. Таке виконання відповідає розташуванню деталі всередині картера: шатун з’єднується з поршнем, корінні ділянки спираються на підшипники, а кінці вала взаємодіють із встановленими на них компонентами двигуна. Колінвал належить до внутрішніх навантажених деталей, тому його замінюють не лише після руйнування, а й у разі неприпустимого люфту, биття або пошкодження посадкових поверхонь.

Коли потрібна заміна

Підставою для діагностики можуть бути металевий стукіт у нижній частині двигуна, відчутна вібрація, радіальний чи осьовий люфт, сліди перегрівання, зношення шийок і пошкодження профілю на кінцях вала. Ці ознаки не можна оцінювати окремо від стану поршневої групи, підшипників і картера: подібні симптоми виникають через несправності кількох спряжених деталей. Рішення щодо заміни приймають після розбирання, очищення та перевірки демонтованого колінвала.

Як перевірити сумісність

Основні орієнтири для добору цієї позиції — сімейство Honda SH, об’єм двигуна 125 або 150 см³ і рік випуску від 2013. Самого збігу назви моделі недостатньо, адже в межах серії трапляються різні ринки постачання та модифікації двигуна. Перед установленням потрібно зіставити старий і новий колінвали за загальною геометрією, шириною між щоками, розташуванням шатуна, діаметрами посадкових ділянок, довжиною обох кінців, формою конусів, різьб і шліців. Також ураховують код двигуна та дані сервісної документації конкретного скутера.

• Призначення: відновлення кривошипно-шатунного механізму двигуна Honda SH.
• Заявлене застосування: моделі SH125 і SH150 починаючи з 2013 року.
• Тип двигуна: чотиритактний.
• Виконання: колінчастий вал у зборі із шатуном і щоками.

Підготовка до встановлення

Заміна колінвала потребує розбирання двигуна та роз’єднання картера. Перед складанням перевіряють посадкові місця в картері, корінні підшипники, сальники, шатунно-поршневе з’єднання, поршень і циліндр. Деталі зі слідами задирів, перегрівання або надмірного люфту можуть скоротити ресурс нового колінвала, тому стан усіх спряжень оцінюють одночасно. Масляні канали та внутрішні порожнини очищають від стружки й продуктів зношення.

Під час монтажу не можна передавати ударне навантаження через щоки або кінці вала. Запресовування та центрування виконують відповідним інструментом, а кріплення затягують із моментами, зазначеними Honda для конкретної модифікації двигуна. Після складання колінвал має обертатися вільно, без заїдань і відчутного бічного зміщення. Подачу мастила та правильність установлення механізму газорозподілу перевіряють до першого запуску.

Ця позиція підходить для капітального ремонту двигуна, усунення наслідків зношення шатунного з’єднання або відновлення мотора після пошкодження колінвала. Точне звірення модифікації та розмірів демонтованої деталі допомагає уникнути невідповідності посадок і повторного розбирання двигуна.
