Трос зчеплення Zongshen ZS200GS

Трос зчеплення для Zongshen ZS200GS

Трос призначений для механічного керування ручним зчепленням мотоцикла Zongshen ZS200GS. Під час натискання на важіль він передає зусилля до механізму вимкнення зчеплення, а після відпускання дає приводу повернутися у початкове положення. Справна деталь потрібна для передбачуваного з’єднання та роз’єднання зчеплення під час початку руху, зупинки й перемикання передач. Це доречний варіант для планового обслуговування або ремонту приводу, якщо штатний трос розтягнувся, почав рухатися з помітним опором, має пошкоджену оболонку чи розплітається біля наконечника.

Конструкція та параметри

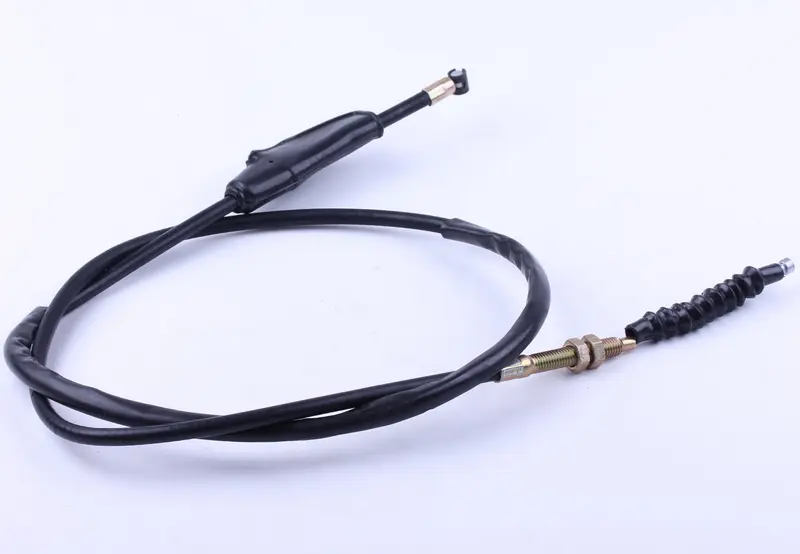

Трос складається з рухомої внутрішньої жили та чорної гнучкої оболонки, яка спрямовує її від керма до виконавчого механізму. На кінцях передбачені приєднувальні наконечники, а різьбова регулювальна ділянка з гайками дає змогу зафіксувати оболонку та налаштувати привід після монтажу. Біля одного з кінців установлений гофрований захисний чохол. Для товарних позицій троса, розрахованого на ZS200GS і ZS250GS, зазначена загальна довжина 1220 мм та довжина зовнішньої оболонки 1080 мм. Перед замовленням ці значення потрібно зіставити зі знятою деталлю, адже для правильної установки мають збігатися не лише модель мотоцикла, а й усі приєднувальні параметри.

Що перевірити під час вибору

• Модель мотоцикла. Основне призначення цієї позиції — привід зчеплення Zongshen ZS200GS. Позначення моделі має збігатися повністю, без заміни на схожу серію.
• Загальну довжину. Порівняйте штатний трос із розміром 1220 мм. Надто коротка деталь може натягуватися під час повороту керма, а зайва довжина ускладнює правильне прокладання.
• Довжину оболонки. Орієнтовний розмір по кожуху становить 1080 мм. Саме оболонка задає положення регулювальних ділянок відносно важеля та механізму зчеплення.
• Форму обох наконечників. Вони мають відповідати посадковим місцям на важелі та приводі. Порівняйте їхню геометрію, напрямок виходу троса і спосіб фіксації зі старою деталлю.
• Регулювальну ділянку. Перевірте розташування різьби, гайок та упорів, щоб після монтажу залишався достатній діапазон для налаштування вільного ходу.

Установлення та регулювання

Перед демонтажем старого троса варто запам’ятати або зафіксувати маршрут його прокладання. Нову деталь проводять тим самим шляхом без гострих перегинів, перекручування та контакту з рухомими або сильно нагрітими частинами мотоцикла. Під час повороту керма від упору до упору оболонка не повинна натягуватися, затискатися чи змінювати положення важеля зчеплення. Наконечники встановлюють у відповідні посадкові місця, після чого оболонку надійно фіксують регулювальними гайками.

Завершальний етап — налаштування вільного ходу важеля відповідно до настанов для Zongshen ZS200GS і перевірка роботи приводу. Після регулювання важіль має рухатися плавно та повертатися без заїдань, а перемикання передач і робота зчеплення повинні залишатися передбачуваними. Після перших поїздок доцільно повторно перевірити фіксацію гайок, положення оболонки та збереження вибраного налаштування. Якщо після заміни троса залишаються пробуксовування, ривки або неповне вимкнення зчеплення, потрібна діагностика самого механізму, оскільки причиною можуть бути не лише деталі приводу керування.
