Блоки перемикачів керма Alpha KOMATCU mod.A, пара з важелями, чорні

Блоки перемикачів керма Alpha KOMATCU mod.A

Парний набір призначений для заміни правого та лівого блока керування на мопедах сімейства Alpha. В одному рішенні поєднані кермові перемикачі, важелі, корпуси з кріпленнями та провідні виводи. Така конструкція підходить для ремонту, коли зношені не лише кнопки, а й важелі або посадкові частини обох блоків. Органи керування залишаються безпосередньо під пальцями водія, тому світло, покажчики повороту та звуковий сигнал можна вмикати, не змінюючи звичного положення рук на кермі.

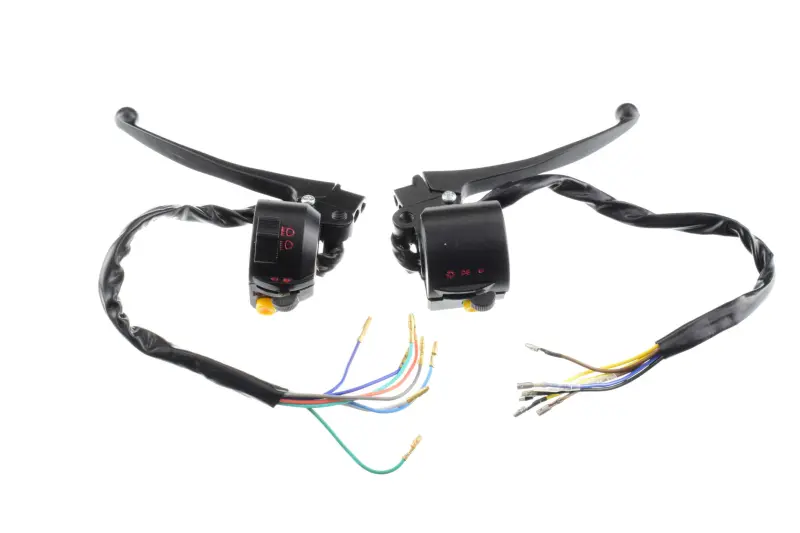

Чорні корпуси мають характерну для Alpha конфігурацію та утворюють праву й ліву половини набору. На панелях розташовані клавіші й перемикачі з піктограмами відповідних функцій. Від кожного корпусу виведений окремий джгут проводів із контактними наконечниками. Вбудовані важелі усувають потребу переставляти старі важелі в нові корпуси, якщо конфігурація встановленої деталі збігається. Кріпильні частини вже поєднані з блоками, тому кожен корпус установлюється на призначений бік керма.

Призначення та сумісність

Основне завдання блоків — передавати команди від кермових перемикачів до світлових приладів, покажчиків повороту та сигналу мопеда. Точна функція окремих клавіш залежить від штатної схеми конкретної модифікації. Товар належить до виконання Alpha та заявлений для Viper Alpha, а також низки чотиритактних китайських мопедів Musstang і Spark. Серед зазначених моделей є Musstang MT50Q-2, MT110Q-2, MT125-2, MT125Q-2, МТ110Q-2B, МТ125Q-2B, Spark SP110C-2WQ, SP125C-2CFO, SP125C-2CFOL і SP125C-2XWQ.

Назва Alpha сама по собі не замінює перевірку встановленої деталі: у мопедів однієї серії трапляються відмінності в розведенні проводів, кількості контактів, типі наконечників, розташуванні кріплень і наборі команд. Перед придбанням зіставляють правий і лівий корпуси зі старими блоками, перевіряють форму кріплення, розташування важелів, кількість і кольори проводів, а також призначення кожного контакту. Якщо роз’єми попередньої проводки відрізняються, сумісність визначають за штатною схемою мопеда, а не лише за зовнішньою формою корпусу.

Практичні переваги

• Правий і лівий блоки постачаються парою: це дає змогу одночасно оновити органи керування з обох боків і зберегти однакову конфігурацію корпусів.
• Важелі та кріплення поєднані з блоками: за умови відповідної посадки для монтажу не потрібно переносити зношені корпусні деталі зі старого набору.
• Провідні виводи передбачені на обох блоках: кожен перемикач можна під’єднати до відповідної частини штатної проводки після перевірки контактів.

Підбір і встановлення

Заміна доречна в разі пошкодження корпусу чи кріплення, поломки важеля, тугого ходу клавіш, нестабільного ввімкнення світла, зникнення сигналу або неправильної роботи покажчиків повороту. Перед розбиранням варто зафіксувати підключення старих проводів і положення кожного блока на кермі. Монтаж виконують із відключеним живленням мопеда: знімають попередні корпуси, прокладають джгути без натягу та різких перегинів, після чого закріплюють нові блоки у зручному для рук положенні.

Проводи не повинні затискатися корпусом, торкатися гострих крайок або натягуватися під час повороту керма від упору до упору. Важелям залишають вільний хід, а кріплення затягують рівномірно, без перекосу. До початку руху окремо перевіряють усі задіяні команди, роботу світла, поворотів і сигналу, а також повернення та вільне переміщення важелів. Такий порядок допомагає відразу виявити помилку підключення чи неправильне положення корпусу й завершити заміну без повторного розбирання кермової частини.
