Вижимний підшипник зчеплення МТ Дніпро, пластиковий сепаратор JING

Вижимний підшипник зчеплення МТ Дніпро JING

Компактна деталь механізму вимикання зчеплення мотоциклів МТ і Дніпро. Підшипник розміщується з боку коробки передач між наконечником штока та повзуном. Під час натискання на важіль зчеплення він передає осьове зусилля далі по механізму й водночас зменшує тертя між деталями, що контактують. Завдяки цьому шток виконує вижим без прямого ковзання наконечника по повзуну.

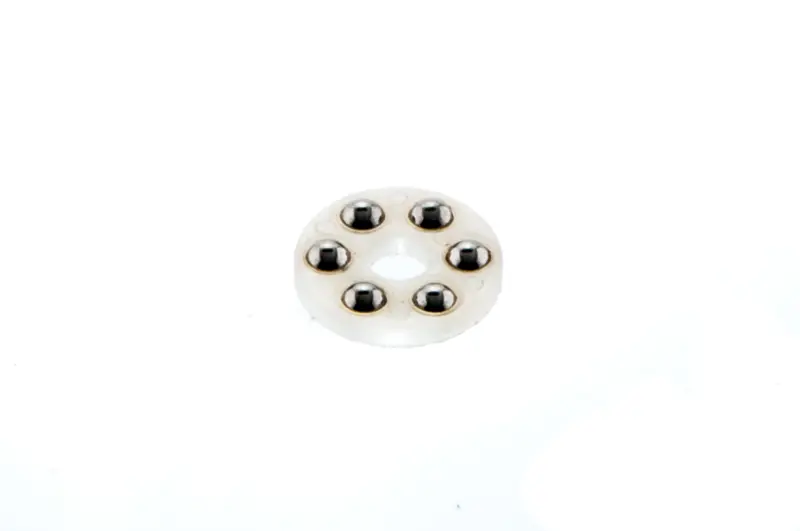

Підшипник має форму кільцевого пластикового сепаратора з центральним отвором і шістьма сталевими кульками, розташованими по колу. Сепаратор утримує кульки на однаковій відстані та зберігає їхнє положення під час складання механізму. Відкрита компактна конструкція відповідає формату упорного кулькового підшипника, який застосовують у приводі зчеплення важких мотоциклів сімейства МТ.

Призначення деталі

Під час натискання на важіль привод переміщує повзун, а зусилля через підшипник, наконечник і шток передається до зчеплення. Деталь працює саме в момент вижиму: сприймає осьове навантаження та дає суміжним поверхням змогу переміщуватися з меншим опором. Справний стан підшипника важливий для вільного руху деталей привода та передбачуваної роботи важеля при кожному вимиканні й вмиканні зчеплення.

Перевірити підшипник варто при тугому або нерівномірному ході важеля, сторонньому звуці під час вижиму, помітному виробленні наконечника чи повзуна. Такі ознаки не завжди спричинені лише підшипником, тому під час розбирання оглядають увесь механізм: шток, його наконечник, ущільнювальне кільце, повзун, зовнішній важіль і регулювальні деталі привода. Комплексна перевірка допомагає не залишити у складанні зношену суміжну деталь.

Як перевірити сумісність

• Модель мотоцикла: основне застосування — МТ і Дніпро з відповідним механізмом вимикання зчеплення з боку КПП.
• Тип конструкції: кільцевий пластиковий сепаратор із шістьма кульками та центральним наскрізним отвором.
• Посадкова геометрія: перед замовленням порівняйте зовнішній і внутрішній діаметри, товщину та форму обох боків зі знятим підшипником.
• Суміжні деталі: перевірте відповідність повзуну й наконечнику штока, між якими встановлюється підшипник.

У мотоциклів МТ і Дніпро трапляються різні роки випуску, коробки передач і раніше встановлені ремонтні деталі. Тому самої загальної назви моделі недостатньо: вирішальними критеріями залишаються будова конкретного привода зчеплення та фактична геометрія старої деталі. Підшипник не слід добирати лише за зовнішнім діаметром — центральний отвір, товщина й розташування кульок також мають відповідати місцю встановлення.

Рекомендації зі встановлення

Перед складанням очистьте посадкові поверхні та перевірте, що всі шість кульок перебувають у сепараторі, вільно рухаються й не мають слідів корозії, сколів або вираженого вироблення. Пластикова обойма має бути цілою, без тріщин і деформації. Наконечник штока та повзун не повинні мати глибоких кільцевих канавок у місцях контакту з підшипником.

Деталь установлюють без перекосу між наконечником штока та повзуном, після чого повертають решту компонентів механізму й регулюють привод зчеплення відповідно до настанов для конкретної моделі. Після складання важіль має рухатися плавно, а зчеплення — повністю розмикатися та вмикатися без заїдань. Така перевірка до поїздки дає змогу одразу виявити помилку складання або зношення сусідніх деталей.
