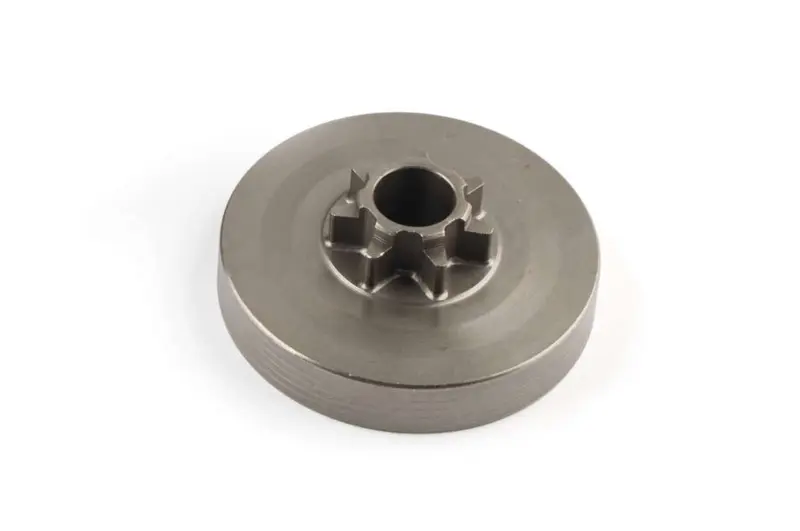

Тарілка зчеплення з ведучою зіркою Goodluck GL4500/5200 BEST mod.A

Тарілка зчеплення з ведучою зіркою Goodluck GL4500/5200

Тарілка зчеплення BEST mod.A призначена для бензопил Goodluck GL4500 та GL5200. Деталь поєднує барабанну частину й ведучу зірку: вона приймає обертання від механізму зчеплення та передає його пиляльному ланцюгу. Таке виконання використовують під час ремонту привода, коли штатна тарілка зношена, пошкоджена або вже не забезпечує рівномірної взаємодії з ланками ланцюга.

Ведуча зірка безпосередньо контактує з хвостовиками ланцюга, тому стан її зубців впливає на плавність руху гарнітури. Вироблення, деформація або пошкодження зубців можуть супроводжуватися ривками, стороннім шумом і прискореним зношуванням ланцюга. Люфт у посадковій зоні також потребує перевірки: його причиною може бути як тарілка, так і сполучені з нею деталі. Перед ремонтом доцільно оглянути всю ділянку привода, щоб не пропустити супутнє зношування.

Конструкція та призначення

Модель виконана як тарілка з незнімною ведучою зіркою, розташованою в центральній частині. Цим вона відрізняється від варіантів під окремий змінний вінець. Під час вибору потрібно орієнтуватися саме на конструкцію демонтованої деталі: обидва різновиди можуть пропонуватися для бензопил сімейства GL4500/5200, проте вони мають різне виконання. Позначення mod.A також потрібно враховувати як вказівку на конкретний варіант запчастини.

Тарілка працює разом із деталями зчеплення та спирається на центральну посадкову зону. Після набору обертів механізм передає обертання барабану, а зірка приводить ланцюг у рух по шині. Справна геометрія зубців і правильна посадка допомагають ланцюгу рухатися без зайвих ударів у зоні привода. Стан лише нової деталі не компенсує зношений ланцюг, забруднену посадку або пошкодження сусідніх компонентів, тому їх перевіряють разом.

Що перевірити під час добору

• Модель бензопили. Заявлена сумісність стосується Goodluck GL4500 та GL5200; позначення моделі слід звірити до встановлення.
• Тип зірки. У цій деталі зірка виготовлена разом із тарілкою. Варіант під окремий вінець має іншу конструкцію, тому його не можна вибирати лише за спільною назвою моделі пилки.
• Форму старої деталі. Порівняйте розташування центрального отвору, профіль посадкової частини, глибину барабана та загальну конфігурацію обох деталей.
• Параметри ланцюгової гарнітури. Профіль ведучої зірки має відповідати встановленому ланцюгу. Якщо параметри старої гарнітури невідомі, їх потрібно визначити до складання.
• Сполучені компоненти. Перевірте посадку, стан деталей зчеплення, ланцюга та шини. Значний люфт, задирки й нерівномірне вироблення потребують усунення причини, а не лише заміни тарілки.

Заміна та перевірка після встановлення

Монтаж виконують після отримання доступу до зони зчеплення бензопили та очищення посадкових поверхонь. Нова тарілка має встановлюватися без перекосу й вільно взаємодіяти з передбаченими конструкцією опорними деталями. Сепаратор, шайби та фіксатори добирають відповідно до штатної будови конкретної пилки: їх наявність у наборі цієї позиції не підтверджена, тому комплектність потрібно перевірити окремо.

До запуску перевірте правильність складання, відповідність ланцюга ведучій зірці та відсутність заклинювання під час ручного переміщення гарнітури згідно з процедурою обслуговування бензопили. Після встановлення звертають увагу на рівномірність ходу ланцюга, відсутність незвичного шуму й надмірного люфту. Тарілка BEST mod.A підходить для ремонту Goodluck GL4500/5200 за умови збігу конструкції, посадки та параметрів установленої ланцюгової гарнітури з демонтованою деталлю.
