Комплект собачок стартера Goodluck GL4500/5200 BEST mod.A

Комплект собачок стартера Goodluck GL4500/5200 BEST mod.A

Комплект призначений для ремонту механізму ручного запуску бензопил Goodluck GL4500 і GL5200. Собачки храповика беруть участь у короткочасному зчепленні стартера з маховиком: під час витягування шнура вони передають обертання двигуну, а після завершення ривка звільняють сполучену деталь. Справність цих невеликих компонентів безпосередньо визначає, чи дійде зусилля від пускової рукоятки до двигуна.

Склад і призначення деталей

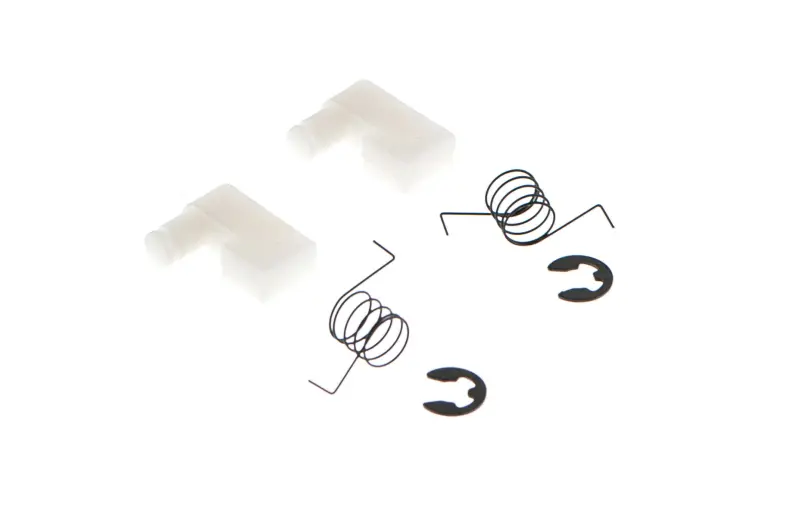

До набору входять дві собачки, пружини та стопорне кільце. Такий склад дає змогу замінити не лише зношені зачепи, а й пов’язані з ними деталі фіксації та повернення. Пружини забезпечують правильне положення і рухливість собачок у механізмі, а стопорне кільце утримує складання на передбаченому посадковому місці. Комплект належить до виконання BEST mod.A та розрахований на стартерний механізм зазначених моделей бензопил.

Під час запуску барабан ручного стартера обертається разом зі шнуром, який витягує користувач. Собачки входять у зачеплення з відповідною частиною, завдяки чому маховик і колінчастий вал отримують початкове обертання. Коли рукоятку відпускають, храпове з’єднання розмикається, а шнур намотується на барабан під дією поворотної пружини самого стартера. Собачки не відповідають за змотування шнура, тому за повільного або неповного повернення рукоятки слід окремо перевірити барабан, шнур і поворотну пружину.

Коли потрібна заміна

Перевірка собачок доцільна, якщо шнур витягується, але двигун не прокручується, зачеплення виникає не під час кожного ривка або всередині стартера чути прослизання та клацання без передавання зусилля. Причиною можуть бути зношені робочі крайки, пошкодження однієї із собачок, деформація пружин, забруднення посадкових місць чи зношення відповідної частини. Перед замовленням варто розібрати стартер і визначити, яка саме деталь перешкоджає нормальному зачепленню: подібний симптом також виникає через несправність барабана або сполученого вінця.

Як перевірити сумісність

• Модель бензопили: комплект заявлений для Goodluck GL4500 і GL5200.
• Виконання механізму: потрібно зіставити форму обох собачок, конфігурацію пружин і спосіб їх установлення зі знятими деталями.
• Посадка: перевірте розташування осей, канавки під фіксатор і вільний хід собачок.
• Відповідна частина: переконайтеся, що її зачепи не сколоті й не стерті, інакше нові деталі також прослизатимуть.

Позначення GL4500 і GL5200 допомагають звузити вибір, однак у стартерах однієї серії можуть траплятися різні конструктивні виконання. Тому остаточне порівняння проводять за будовою встановленого механізму, геометрією деталей і розташуванням пружин. Комплект не слід добирати лише за зовнішнім виглядом кришки бензопили.

Установлення та перевірка після ремонту

Роботи виконують на зупиненій бензопилі після зняття кришки ручного стартера. Перед складанням посадкові місця очищають від тирси й забруднень, перевіряють цілісність осей і відповідних зачепів. Собачки мають рухатися без перекосу та заїдання, пружини — займати передбачене положення, а стопорне кільце — повністю входити у свою канавку. Деформований фіксатор не варто використовувати повторно: неповна посадка може спричинити роз’єднання деталей під час запуску.

Після складання спочатку кілька разів повільно витягніть шнур за вимкненого запалювання. Механізм має впевнено входити в зачеплення, прокручувати двигун і вільно розмикатися під час повернення рукоятки. Якщо рух залишається тугим або зачеплення нестабільне, стартер потрібно перевірити повторно до запуску бензопили. Такий контроль допомагає виявити перекіс пружини, неповну фіксацію або пошкодження сполученої деталі до початку експлуатації.
