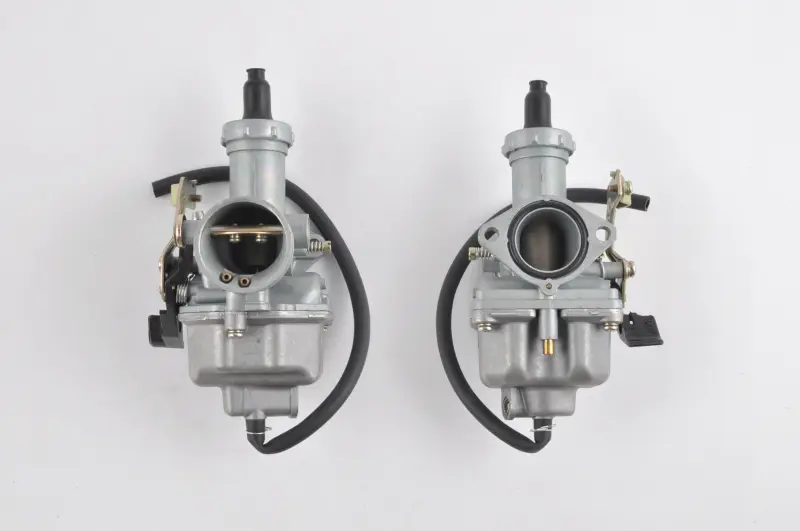

Карбюратор MANLE PZ27 для 4T CB/CG 150, дросель під трос

Карбюратор MANLE PZ27 для чотиритактних двигунів CB/CG 150

Карбюратор призначений для мотоциклів із чотиритактним двигуном сімейства CB/CG об’ємом 150 см³ і тросовим керуванням дроселем. Він дозує пальне, змішує його з повітрям і спрямовує підготовлену суміш до впускного тракту двигуна. Від справності цієї деталі залежать упевнений запуск, сталі оберти холостого ходу та передбачувана реакція мотора на поворот ручки газу.

Модель PZ27 має поплавкову конструкцію. Запас пального підтримується в нижній камері, а його надходження до повітряного каналу дозують внутрішні канали, жиклери та голка. Рух ручки газу передається тросом до механізму дросельної заслінки: зміна її положення регулює кількість суміші, що надходить у двигун. Для належної роботи потрібні вільний рух троса, чисті паливні канали та герметичне з’єднання карбюратора з впускним патрубком.

Призначення та сумісність

Позиція розрахована на використання з двигунами типу CB/CG 150. У переліку сумісних моделей для цього товару зазначені Geon Country CG 150, Geon Pantera 150, Honda CB150 і CG150, Lifan LF150, Shineray XY150, Viper V150A Street, Viper ZS150A/V150A, Viper ZS150J/ZS125A, Viper ZS200N/V150N, Zongshen ZS150 та ZS150GS. Навіть у межах однієї моделі мотоцикла можуть застосовуватися різні варіанти впускної системи, тому назву техніки потрібно доповнити порівнянням із демонтованим карбюратором.

Позначення PZ27, об’єм 150 см³ і належність двигуна до сімейства CB/CG є основними вихідними даними для підбору. Важливий також спосіб керування: ця версія передбачає під’єднання троса дроселя. Її не варто автоматично замінювати модифікацією з іншим важільним механізмом, відмінним розташуванням кріплень або з’єднаннями, що не збігаються.

Що перевірити перед установленням

• Посадку з боку двигуна: порівняйте форму фланця, розташування кріпильних отворів і діаметр впускного з’єднання зі старою деталлю.
• З’єднання з повітряним фільтром: перевірте зовнішній діаметр, довжину посадкової частини та наявність місця для патрубка.
• Привід дроселя: зіставте положення кронштейна, наконечник троса, напрямок його підведення та потрібний хід механізму.
• Під’єднання пального: переконайтеся, що штуцер зручно розташований для наявного шланга без перегинів і натягу.
• Органи регулювання: після монтажу до гвинтів холостого ходу та якості суміші має залишатися нормальний доступ.
• Простір навколо деталі: корпус, поплавкова камера, трос і шланги не повинні торкатися рами чи сусідніх деталей.

Коли карбюратор потребує заміни

Перевірити карбюратор доцільно в разі утрудненого запуску, несталих обертів, зупинки двигуна на холостому ходу, провалів під час відкривання газу або витікання пального. Такі ознаки можуть бути пов’язані не лише з карбюратором, а й із забрудненим фільтром, станом шланга, негерметичним впуском, регулюванням клапанів чи системою запалювання. Перед заміною бажано виключити ці причини. Новий карбюратор особливо доречний, якщо пошкоджено корпус або посадкові поверхні, заслінка заїдає, кріплення зношені чи відновлення старої деталі вже недоцільне.

Монтаж і початкове налаштування

Установлення виконують із перекритою подачею пального. Спочатку від’єднують трос, шланг і патрубки від старого карбюратора, після чого очищають сполучні поверхні та оцінюють стан ущільнень. Закріпивши PZ27, під’єднують паливний шланг і привід газу так, щоб трос рухався плавно, не натягувався під час повороту керма та давав заслінці повністю повертатися у вихідне положення.

Перед запуском необхідно перевірити герметичність з’єднань і відсутність підтікання пального. Холостий хід, вільний хід троса та склад суміші налаштовують після прогрівання двигуна відповідно до вимог конкретної моделі мотоцикла. Не слід вважати початкове положення регулювальних гвинтів готовим налаштуванням для будь-якої техніки: стан двигуна, впуску й повітряного фільтра впливає на кінцевий режим. Правильно підібраний і відрегульований MANLE PZ27 повертає справній паливній системі рівномірне приготування суміші та зрозумілу реакцію на керування газом.
