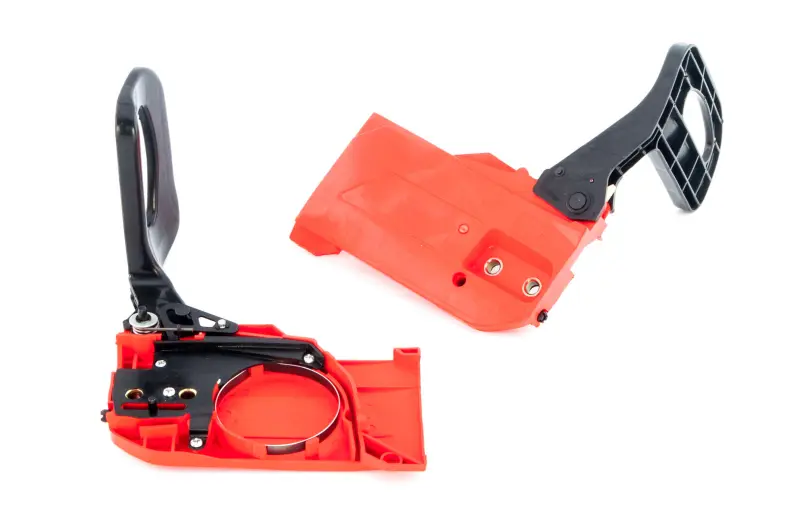

Гальмо ланцюга в зборі з натягувачем для бензопил Goodluck GL 4500/5200 MANLE

Гальмо ланцюга MANLE для Goodluck GL 4500/5200

Вузол призначений для ремонту бензопил Goodluck GL 4500 і GL 5200, у яких пошкоджена бічна кришка, руків’я гальма або пов’язаний із ним механізм. Деталь постачається в зборі з натягувачем ланцюга, тому підходить для комплексної заміни цієї частини пили без окремого добору основних компонентів усередині кришки. Таке виконання зручне, коли стара деталь має тріщини, деформована, не утримує механізм у штатному положенні або більше не дає змоги правильно відрегулювати натяг.

Призначення та конструкція

Гальмівний механізм розміщений на бічній кришці з боку шини та ведучої зірочки. Конструкція містить переднє руків’я-щиток, привід гальма, металеву стрічку, яка охоплює барабан, і вбудований натягувач. Під час переведення руків’я в положення гальмування механізм затягує стрічку навколо барабана та припиняє рух пиляльного ланцюга. Після повернення руків’я в робоче положення стрічка звільняє барабан. Натягувач використовується для налаштування положення ланцюга на напрямній шині після встановлення гарнітури.

Поєднання кришки, гальмівного механізму та натягувача в одній збірці спрощує відновлення пили після механічного пошкодження або зношення кількох пов’язаних деталей. Не потрібно окремо поєднувати розрізнені частини, проте перед монтажем слід переконатися, що конфігурація збірки відповідає конкретному екземпляру бензопили.

Як правильно підібрати деталь

Основний орієнтир — моделі Goodluck GL 4500 і GL 5200. Самого позначення серії недостатньо: у бензопил цього поширеного формату трапляються різні виконання бічних кришок і натяжних механізмів. Порівняйте зі знятою деталлю зовнішній контур корпусу, форму та положення гальмівного руків’я, розташування посадкових отворів, місце виходу регулювального гвинта й напрямок механізму натягування. Мають також збігатися положення гальмівної стрічки відносно барабана зчеплення та розташування штифта натягувача відносно отвору в шині.

• Тип деталі: бічна кришка з ручним приводом гальма ланцюга.
• Виконання: зібраний механізм із руків’ям-щитком і гальмівною стрічкою.
• Натягування: натягувач ланцюга входить до складу збірки.
• Сумісність: бензопили Goodluck GL 4500 і GL 5200 за умови збігу конструкції.
• Бренд: MANLE.

Встановлення та перевірка після ремонту

Монтаж виконують на повністю зупиненій бензопилі. Перед зняттям старої кришки відпускають гальмо, послаблюють кріплення шини та натяг ланцюга. Нову збірку встановлюють так, щоб гальмівна стрічка вільно розмістилася навколо барабана, а штифт натягувача потрапив у передбачений отвір шини. Кришка повинна ставати на штатне місце без перекосу та примусового притягування кріпильними гайками.

Після попередньої фіксації регулюють натяг: ланцюг має розташовуватися в пазу шини, переміщатися вручну без заїдань і не провисати знизу. Потім кріплення затягують у порядку, зазначеному в настанові бензопили. До початку пиляння обов’язково перевіряють вільне переміщення ланцюга з відпущеним гальмом і його зупинку після ввімкнення гальмівним руків’ям. Якщо кришка не прилягає, регулювальний штифт не суміщається із шиною або механізм не перемикається чітко, роботу не починають — спочатку повторно перевіряють сумісність і правильність складання.

Ця деталь розрахована на ремонт штатного бічного вузла Goodluck GL 4500/5200 та поєднує дві пов’язані операції: відновлення гальма і регулювання натягу. Точне порівняння зі старою кришкою до замовлення допомагає уникнути невідповідності між різними версіями бензопил однієї серії.
