Барабан зчеплення з ведучою зірочкою для STIHL MS 170/180 MANLE

Барабан зчеплення з ведучою зірочкою MANLE для STIHL MS 170/180

Деталь призначена для ремонту приводу пиляльного ланцюга бензопил STIHL MS 170 і MS 180. Барабан установлюється у вузлі зчеплення та працює разом із ведучою зірочкою: після набору обертів зчеплення передає йому обертання, а зірочка приводить у рух ланцюг по напрямній шині. Від стану цієї деталі залежать рівномірність руху ланцюга та правильне передавання обертів на різальну гарнітуру.

У цій конструкції барабан і ведуча зірочка утворюють одну деталь. Разом із нею передбачені сепаратор, шайба та стопор — компоненти, що беруть участь у встановленні й фіксації барабана на посадковому місці. Такий набір зручний для планового обслуговування, коли потрібно замінити зношений барабан та одночасно перевірити пов’язані з ним деталі кріплення.

Призначення та причини заміни

Ведуча зірочка постійно контактує з ведучими ланками ланцюга, тому з часом на її робочому профілі виникає зношення. Підставою для огляду можуть бути виражене спрацювання зубців, пошкодження барабана, помітний люфт, сторонній шум із боку зчеплення або ривки ланцюга під час набору обертів. Продовжувати роботу з пошкодженою зірочкою небажано: нерівний профіль погіршує взаємодію з ланцюгом і створює додаткове навантаження на різальну гарнітуру.

Під час обслуговування оцінюють не лише барабан, а й сепаратор, шайбу, стопор, ланцюг і стан посадкового місця. Якщо нову деталь установити разом із сильно зношеним ланцюгом, контактні поверхні можуть припрацьовуватися нерівномірно. Практичний підхід — перевірити ступінь зношення всієї приводної частини та замінити деталі, які вже не забезпечують правильну посадку й вільне обертання барабана.

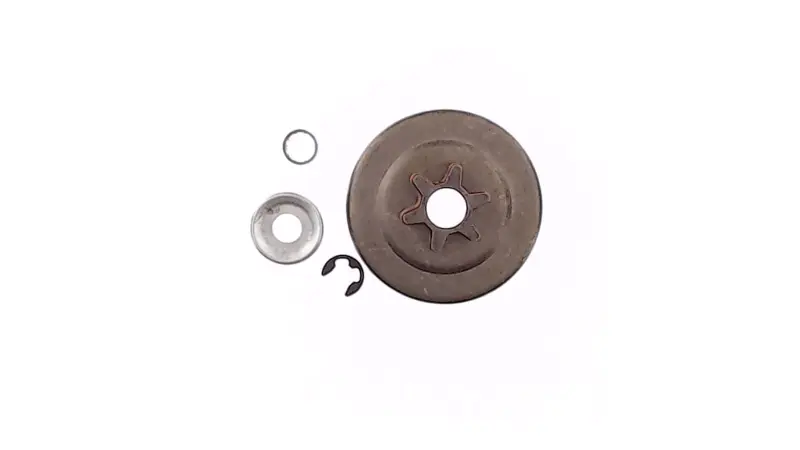

Склад набору

• Барабан із ведучою зірочкою — приймає обертання від зчеплення та передає його пиляльному ланцюгу.
• Сепаратор — установлюється в посадковій частині барабана та забезпечує його роботу на валу.
• Шайба — займає передбачене конструкцією положення поруч із барабаном.
• Стопор — утримує зібрані деталі на посадковому місці.

Як правильно підібрати

Основний критерій сумісності — модель бензопили: цей комплект заявлений для STIHL MS 170 і MS 180. Перед замовленням потрібно перевірити повне позначення пили та зіставити демонтований барабан із новою деталлю за формою посадкового отвору, зовнішньою конфігурацією, положенням шайби й типом стопора. Окремо звіряють виконання зірочки з ланцюгом і шиною, що використовуються. Однакова назва сімейства пили не замінює такої перевірки, якщо техніку раніше ремонтували або різальну гарнітуру переобладнували.

Точний крок, кількість зубців і розміри виробником цієї позиції не заявлені, тому підбирати комплект лише за загальною зовнішньою подібністю не варто. Надійна перевірка охоплює модель пили, параметри встановленого ланцюга та відповідність старому барабану. Це особливо актуально для інструмента з невідомою історією обслуговування.

Установлення та перевірка після ремонту

Роботи виконують із вимкненим і охололим двигуном. Після зняття кришки, шини та ланцюга очищують зону зчеплення, перевіряють посадкову поверхню й установлюють компоненти в послідовності, передбаченій для конкретної пили. Сепаратор має розташовуватися без перекосу, шайба — займати своє штатне місце, а стопор — повністю фіксуватися в канавці. Пошкоджений або деформований стопор повторно не використовують.

Після складання барабан перевіряють на вільне обертання та відсутність заїдань, потім установлюють ланцюг у правильному напрямку й регулюють його натяг. До початку повноцінної роботи доцільно проконтролювати рух ланцюга на малих обертах і переконатися у відсутності нехарактерного шуму з боку зчеплення. Правильний підбір та акуратне встановлення допомагають відновити стабільну роботу приводу бензопили.
