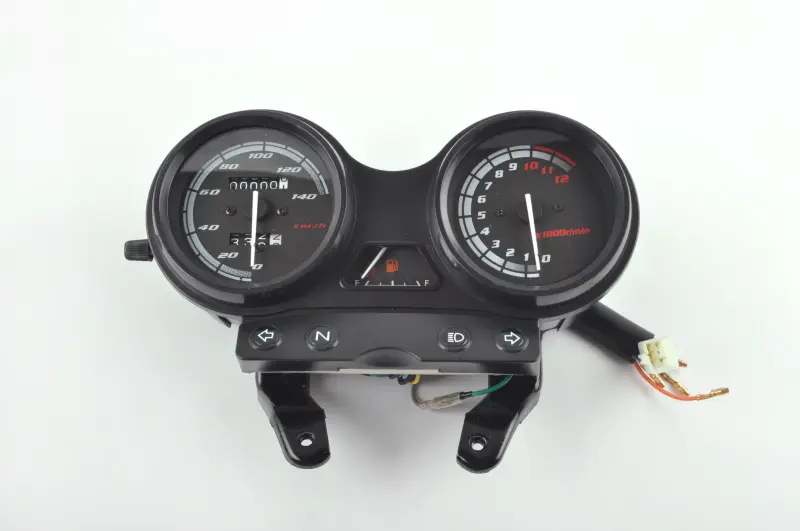

Панель приладів MANLE MY-127 для Yamaha YBR125, 140 км/год, чорна

Панель приладів MANLE MY-127 для Yamaha YBR125

Чорна панель приладів у зборі призначена для Yamaha YBR125 із чотиритактним двигуном об’ємом 125 см³. Вона об’єднує основні прилади та контрольні індикатори перед водієм, тому підходить для відновлення штатного місця після пошкодження корпусу, скла, шкал або внутрішніх механізмів попередньої панелі. Компонування з двома круглими приладами зберігає звичне розташування показників і дає змогу контролювати швидкість, оберти двигуна, запас пального та основні сигнали мотоцикла.

Прилади та контрольні позначення

Ліва кругла шкала відведена під механічний спідометр із межею 140 км/год. Усередині розташовані вікна механічних лічильників пробігу. Права шкала працює як механічний тахометр і показує частоту обертання двигуна до 12 000 об/хв. Між основними приладами міститься стрілочний покажчик рівня пального з позначеннями E та F. Нижня секція має контрольні позначення лівого й правого повороту, нейтральної передачі та дальнього світла. Таке розташування збирає ключову інформацію в одному корпусі й не потребує встановлення окремих приладів на кермі.

Спідометр і тахометр мають механічний привід. Це суттєвий критерій добору: перед замовленням потрібно перевірити, чи використовуються на мотоциклі відповідні троси та чи підходять їхні наконечники до місць приєднання нової панелі. Електрична частина обслуговує покажчик пального й контрольні лампи, тому конфігурацію штекерів, кількість контактів і розташування проводів також зіставляють зі знятою деталлю.

Практичні переваги

• Два основні прилади в спільному корпусі: швидкість та оберти двигуна перебувають в одному полі зору, що спрощує зчитування показників під час поїздки.
• Механічні спідометр і тахометр: панель розрахована на штатні тросові приводи відповідної версії Yamaha YBR125.
• Окремий покажчик пального: стрілочна шкала E–F допомагає контролювати залишок бензину без додаткового приладу.
• Зібрана конструкція: корпус, шкали, лічильники пробігу, покажчик пального та секція контрольних позначень утворюють єдиний блок для заміни пошкодженої панелі.

Як перевірити сумісність

Назва моделі мотоцикла сама по собі не виключає відмінностей між роками випуску та версіями проводки. До встановлення порівняйте з попередньою панеллю форму корпусу, відстань між нижніми кріпильними вушками, положення двох механічних приводів, роз’єми та призначення контактів. Окремо перевірте шкалу спідометра до 140 км/год, механічний тип тахометра й наявність покажчика пального. Ці ознаки важливіші за зовнішню подібність і допомагають уникнути ситуації, коли корпус стає на кронштейн, але троси чи штекери не з’єднуються штатним способом.

Встановлення та перевірка після заміни

Монтаж виконують на штатний кронштейн приладової зони. Під час підключення не можна натягувати троси, різко перегинати їхні оболонки або переставляти контакти лише за кольором проводів: призначення провідників потрібно звіряти зі схемою конкретної версії мотоцикла. До остаточної фіксації перевіряють вільне переміщення керма, надійність роз’ємів і відсутність контакту проводки з гострими крайками. Після складання послідовно контролюють показники спідометра й тахометра, роботу лічильників пробігу, реакцію покажчика пального, нейтраль, повороти та дальнє світло.

MANLE MY-127 підходить для ремонту Yamaha YBR125, коли потрібно замінити приладовий блок повністю та зберегти класичне аналогове компонування. Точне попереднє зіставлення кріплень, механічних підключень і штекерів особливо важливе, якщо попередню панель уже замінювали, проводку ремонтували або походження встановленої деталі невідоме.
