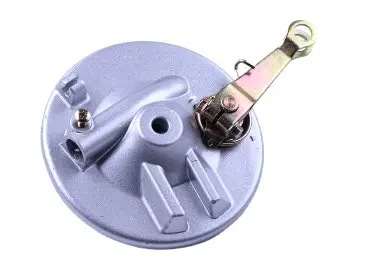

Кришка переднього гальмівного барабана Delta AMG

Кришка переднього гальмівного барабана Delta AMG

Деталь призначена для переднього барабанного гальма мопеда Delta. Вона встановлюється з боку приводу, закриває гальмівний механізм і слугує основою для його компонентів. Такий варіант потрібен під час ремонту переднього колеса, коли штатна кришка пошкоджена, деформована, має зношені посадкові місця або не дає змоги правильно закріпити й відрегулювати привід.

Призначення та конструкція

Кругла опорна частина входить у передній гальмівний барабан. Конструкція має центральний отвір під вісь колеса, зовнішній приводний важіль з отвором для з’єднання з тягою або тросом, упор для оболонки приводу та фіксувальні ділянки корпусу. Важіль приймає зусилля від ручки гальма й передає його розтискному механізму всередині барабана. Від правильного положення кришки залежать вільний рух приводу та рівномірна робота встановлених гальмівних деталей.

Кришку використовують для відновлення штатного переднього барабанного гальма Delta. Вона не є універсальною для будь-якого мопеда: навіть у зовні подібних коліс можуть відрізнятися діаметр посадки, форма упора, положення важеля, центральний отвір і напрямок підведення троса. Перед замовленням потрібно визначити, що на техніці встановлене саме переднє барабанне гальмо відповідної конструкції.

Що перевірити під час підбору

• Модель і місце встановлення. Деталь розрахована на мопед Delta та монтується на переднє колесо; задня кришка має іншу конфігурацію.
• Геометрію корпусу. Порівняйте зовнішній діаметр, глибину посадкової частини та розташування виступів зі знятою кришкою.
• Отвір під вісь. Його положення та посадка мають відповідати маточині й штатній осі конкретного колеса.
• Точку фіксації. Форма й напрямок упора повинні збігатися з кріпленням на передній вилці, щоб корпус не провертався під час гальмування.
• Привід гальма. Перевірте розташування важеля, його початковий кут, місце кріплення тяги або троса та положення упора оболонки.
• Суміжні деталі. Оцініть відповідність барабану, колодкам, розтискному механізму й дистанційним деталям, які залишаються на мопеді.

Найнадійніший спосіб підбору — зіставити нову кришку зі штатною деталлю за всіма посадковими точками та загальною конфігурацією. Одного збігу назви моделі недостатньо, якщо переднє колесо раніше замінювали або мопед зібраний із компонентів різних модифікацій.

Установлення та перевірка

Перед монтажем переднє колесо знімають і оглядають внутрішню поверхню барабана, колодки, пружини, розтискний механізм, вісь та привід. Деталі з критичним зношенням, тріщинами, заїданням або пошкодженими кріпленнями потребують окремого обслуговування. Посадкові поверхні очищають, після чого кришку встановлюють без перекосу, суміщаючи вісь, упор і гальмівний привід.

Після складання колесо має обертатися вільно, коли ручку відпущено. Потім регулюють вільний хід приводу та перевіряють, чи повертається важіль у початкове положення, а гальмо спрацьовує плавно, без заклинювання й постійного торкання. До звичайної експлуатації переднє гальмо перевіряють на невеликій швидкості в безпечному місці. Якщо геометрія посадки відрізняється від знятої деталі або механізм неможливо правильно відрегулювати, встановлювати кришку не слід.

Кришка Delta AMG підходить для планового відновлення або ремонту переднього барабанного гальма за умови підтвердженого збігу конструкції. Ретельне порівняння корпусу, упора, осьового отвору та важеля допомагає зібрати механізм без перероблень і зберегти передбачене розташування деталей переднього колеса.
