Повітряний фільтр у зборі ІЖ JING

Повітряний фільтр у зборі ІЖ JING

Вузол призначений для системи впуску мотоциклів ІЖ. Він очищує повітря перед надходженням до карбюратора, затримуючи дорожній пил та інші тверді забруднення. Це допомагає не допускати потрапляння абразивних частинок у впускний тракт і циліндр двигуна. Виконання у зборі підходить для ремонту, під час якого потрібно замінити не лише фільтрувальну частину, а й корпус із приєднувальними патрубками.

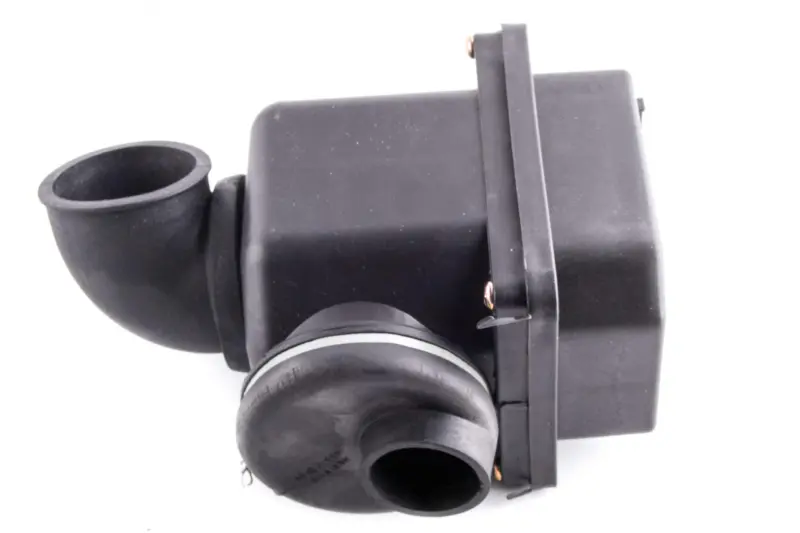

Закритий корпус розділений на дві з’єднані частини. Конструкція має два вигнуті патрубки: один слугує для забору повітря, а другий з’єднує фільтр із наступною частиною впускного тракту. Роз’єм корпусу відкриває доступ до внутрішньої частини під час обслуговування. Зовнішні деталі виконані в чорному кольорі, а приєднувальні горловини мають буртики для фіксації суміжних деталей.

Призначення у системі впуску

Під час роботи двигуна повітря проходить через корпус фільтра і лише після очищення спрямовується до карбюратора. Герметичність цього шляху має принципове значення: повітря не повинно оминати фільтрувальну частину через щілини, пошкоджені з’єднання або нещільно встановлені патрубки. Справний корпус забезпечує передбачений напрямок потоку та захищає карбюратор і двигун від пилу, який здіймається над дорогою.

Заміна вузла повністю доцільна за наявності тріщин корпусу, пошкодження горловин, деформації з’єднувальних поверхонь або неможливості надійно скласти старий фільтр. Новий корпус також використовують під час відновлення мотоцикла після тривалого простою, якщо попередній повітрозабірник забруднений, має втрачені деталі або більше не забезпечує щільне з’єднання з впуском.

Що перевірити під час вибору

• Модель і виконання мотоцикла. Позначення ІЖ охоплює декілька серій та модифікацій, тому застосовність потрібно визначати за штатною конструкцією конкретної машини.
• Форму корпусу. Порівняйте розташування роз’єму, кріпильної планки, вигнутих патрубків та їхній напрямок зі знятим фільтром.
• Приєднувальні розміри. Діаметри обох горловин мають відповідати штатним патрубкам, перехідникам і хомутам мотоцикла.
• Посадкове місце. Перевірте габарити доступного простору, розташування опори та відсутність перешкод з боку карбюратора, бічних елементів й інших деталей.
• Стан суміжних деталей. Старі потріскані патрубки та послаблені хомути можуть порушити герметичність навіть після встановлення нового фільтра.

Встановлення та подальша перевірка

Перед монтажем очистьте місце встановлення й повітряні канали від накопиченого бруду. Корпус має розташовуватися без перекосу, а з’єднувальні деталі — надягатися на горловини без надмірного розтягування. Хомути затягують так, щоб з’єднання залишалося щільним, але патрубки й корпус не деформувалися. Кріплення самого фільтра не повинно дозволяти йому переміщуватися та навантажувати з’єднання з карбюратором.

Після складання перевірте змикання корпусу по всьому контуру, фіксацію кріплень і щільність обох повітряних з’єднань. У впуску не повинно залишатися відкритих щілин. Під час подальшої експлуатації періодичність очищення та спосіб обслуговування внутрішньої частини обирають за настановою відповідної моделі ІЖ і фактичною конструкцією встановленого фільтра.

Повітряний фільтр ІЖ JING у зборі підходить для ремонту штатної системи очищення повітря, коли потрібен корпусний вузол із готовими приєднувальними горловинами. Точне зіставлення зі старою деталлю до монтажу допомагає зберегти правильне положення фільтра, надійно з’єднати його з карбюратором та уникнути підсмоктування неочищеного повітря.
