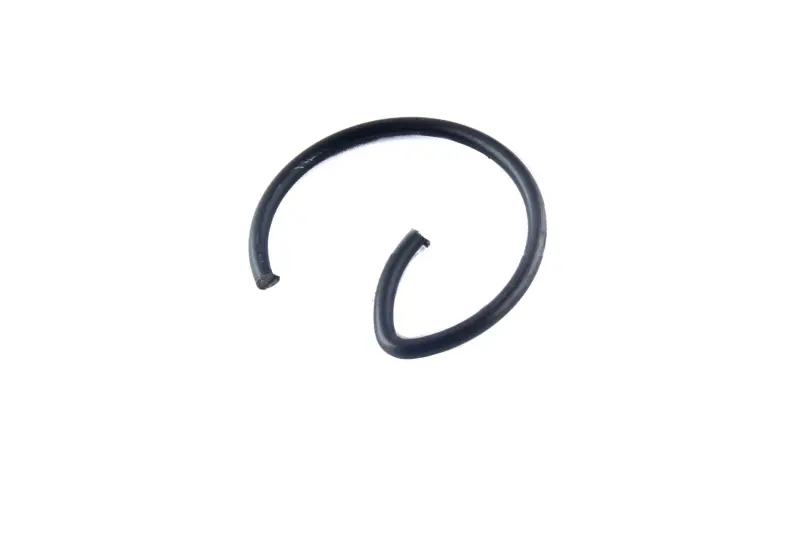

Стопорне кільце Ø21 VDK

Стопорне кільце Ø21 VDK

Стопорне кільце Ø21 VDK служить для фіксації деталі в посадковій канавці. Його використовують під час ремонту та складання поршневого вузла, а також інших посадкових вузлів відповідного розміру. Кільце обмежує осьове переміщення закріпленого елемента й допомагає зберегти правильне положення спряжених компонентів після складання.

Розрізна конструкція дає змогу встановити кільце в підготовлену канавку. Коли деталь правильно зайняла своє місце, вона працює як механічний фіксатор і не дозволяє закріпленому елементу зміщуватися вздовж осі. Для такого компактного компонента це відповідальне завдання: відсутнє, деформоване або неправильно дібране кільце може не забезпечити потрібної фіксації, через що вузол доведеться розбирати повторно.

Розмірне позначення цієї позиції — Ø21. Під час добору його потрібно зіставити з вимогами механізму, що ремонтується, та позначенням раніше встановленого кільця. Орієнтуватися лише на зовнішню схожість не варто. Порівняйте також форму розрізу, профіль деталі й геометрію посадкової канавки. Кільце має відповідати конкретному місцю встановлення, тому приблизно схожий діаметр без перевірки інших ознак не гарантує правильного добору.

Сумісність із певним мотоциклом, двигуном, поршнем або поршневим пальцем слід визначати за технічною документацією саме того вузла, який обслуговується. Якщо старе кільце збереглося, його можна використати як зразок для порівняння розміру та форми. Коли знятої деталі немає, орієнтуйтеся на вимоги до посадкового місця і специфікацію механізму. Це допоможе не переплутати потрібне кільце зі схожим фіксатором, який не зможе належно триматися в канавці.

Перевірка перед установленням

Під час розбирання огляньте демонтоване кільце та місце його посадки. Деформація, пошкоджені крайки, ознаки нещільної посадки або невідповідність потрібному розміру означають, що стару деталь не слід переносити в нове складання без ретельної перевірки. Окремо оцініть стан канавки та спряжених частин: вони мають давати змогу розмістити відповідне кільце в передбаченому конструкцією положенні.

Перед складанням зіставте нове кільце зі знятим фіксатором і посадковою канавкою. Перевірте позначення Ø21, форму розрізу та профіль. Під час установлення важливо розмістити кільце саме в призначеній для нього канавці й переконатися, що воно зайняло робоче положення, а не залишилося на краю посадкового місця. Якщо кільце не відповідає канавці, не утримується в ній або помітно відрізняється від попередньої деталі за формою, складання потрібно зупинити та ще раз перевірити правильність добору.

Після встановлення проконтролюйте положення закріпленого елемента та відсутність небажаного осьового зміщення. Це варто зробити до остаточного складання механізму, щоб виявлену невідповідність можна було усунути без повторного повного розбирання. Не намагайтеся компенсувати неправильний профіль або розмір: надійна фіксація можлива лише тоді, коли кільце відповідає посадковому місцю.

Стопорне кільце Ø21 VDK можна дібрати для планового ремонту поршневого вузла, відновлення розібраного механізму або заміни втраченого чи пошкодженого фіксатора за умови збігу розміру та форми. Воно призначене для конструкцій, у яких елемент фіксується в канавці та має бути захищений від осьового переміщення. Перевірка посадкового місця до замовлення і контроль положення кільця під час складання допомагають правильно зібрати вузол без необґрунтованих припущень щодо сумісності.
