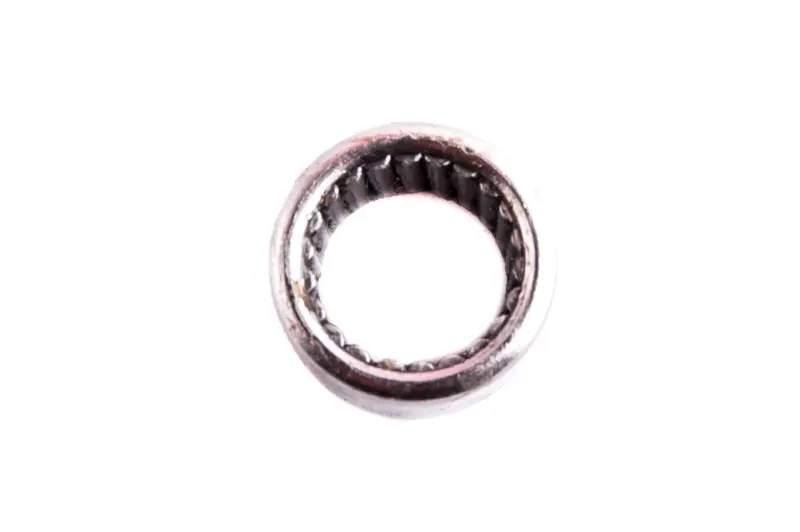

Голчастий підшипник КПП відкритий для JAWA 350 634/638/640 VCH

Відкритий голчастий підшипник КПП JAWA 350 VCH

Підшипник призначений для встановлення в коробку передач мотоциклів JAWA 350 серій 634, 638 і 640. Деталь підтримує вал КПП та забезпечує його обертання зі зменшеним тертям між валом і посадковим місцем. Голчаста конструкція містить велику кількість поздовжніх роликів, розташованих усередині тонкого зовнішнього корпусу. Таке виконання застосовують там, де опору потрібно розмістити в обмеженому радіальному просторі.

Відкрита конструкція не має глухого торця: вал проходить крізь підшипник наскрізь. Це принципова ознака під час добору, адже в коробці передач також може застосовуватися схожий закритий підшипник. Ці деталі виконують різні завдання та встановлюються з різних боків. Відкриту й закриту версії не можна обирати лише за зовнішнім діаметром або загальною подібністю корпусу.

Що перевірити перед замовленням

• Модель і виконання двигуна. Зіставте деталь із конкретною модифікацією JAWA 350 та схемою коробки передач, яку ремонтуєте.
• Тип корпусу. Потрібний підшипник повинен мати відкритий прохід з обох боків. Якщо знята деталь має закритий металом торець, потрібна інша версія.
• Посадкові розміри. Виміряйте діаметр вала, діаметр отвору в картері та ширину старого підшипника. Усі три параметри мають збігатися.
• Місце встановлення. Уточніть, з якого боку та на якому валу стояла стара деталь. В одній КПП можуть бути зовні подібні голчасті підшипники з різним внутрішнім діаметром.
• Стан сполучених поверхонь. Вал і посадковий отвір не повинні мати значного вироблення, задирів або деформації, здатних порушити посадку нової деталі.

Коли підшипник потребує заміни

Підставою для перевірки є виявлений під час розбирання радіальний люфт вала, шорстке обертання, пошкоджені або відсутні голки, сліди корозії, викришування доріжки чи деформація зовнішньої обойми. Новий підшипник не усуне наслідки сильного зношення самого вала або посадкового місця, тому під час ремонту оцінюють усі контактні поверхні. Якщо на валу утворилися помітні канавки в зоні руху голок, встановлення лише нової деталі може бути недостатньо.

Встановлення та обслуговування

Монтаж виконують на розібраній коробці передач, не передаючи ударне навантаження через голки. Посадковий отвір попередньо очищають від забруднень і металевих частинок. Підшипник установлюють рівно, без перекосу та пошкодження тонкого зовнішнього корпусу, використовуючи відповідну оправку. Після запресовування вал повинен входити без заклинювання й обертатися плавно, а положення підшипника має відповідати схемі складання конкретного двигуна.

Перед остаточним складанням перевіряють наявність усіх голок, чистоту посадки та вільне проходження вала. КПП заповнюють оливою, передбаченою інструкцією для відповідної моделі JAWA. Правильний добір відкритого виконання й акуратний монтаж допомагають відновити опору вала без небажаного люфту та нерівномірного обертання. Деталь VCH тайванського виробництва підходить для планового ремонту або відновлення коробки передач за умови збігу конструкції та посадкових параметрів зі знятим підшипником.
