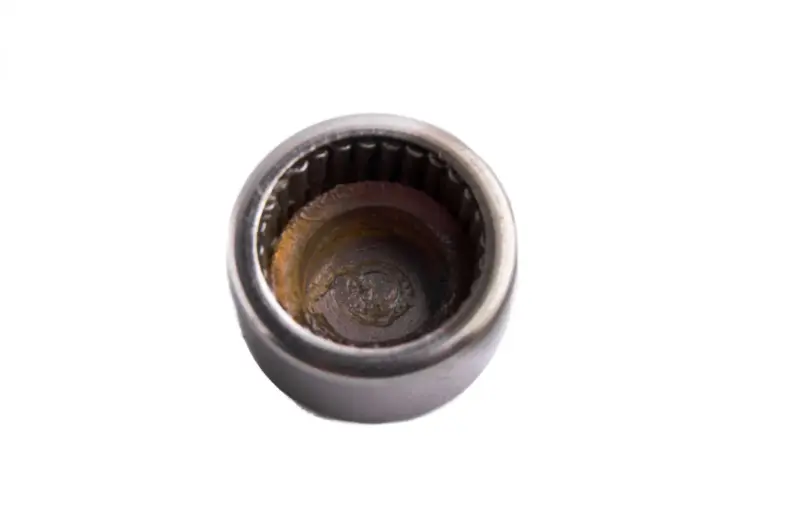

Закритий підшипник КПП VCH для JAWA 350, 634, 638, 640, 8×28×9 мм

Закритий підшипник КПП VCH для JAWA

Підшипник призначений для встановлення в коробку передач мотоциклів JAWA 350, 634, 638 і 640. Він слугує опорою обертової деталі трансмісії, допомагає утримувати вал у заданому положенні та забезпечує його вільне обертання під час роботи механізму. Закрите виконання відрізняє цю модифікацію від відкритого варіанта, тому його потрібно обов’язково враховувати під час добору запчастини для ремонту КПП.

Основні монтажні розміри підшипника становлять 8×28×9 мм: внутрішній діаметр — 8 мм, зовнішній — 28 мм, ширина — 9 мм. Ці параметри визначають посадку на вал і в гніздо картера, тому їх необхідно перевіряти навіть за збігу моделі мотоцикла. Деталь випускається під брендом VCH, заявлена країна виробництва — Тайвань.

Що перевірити перед вибором

• Модель мотоцикла. Підшипник заявлений для JAWA 350 і моделей 634, 638, 640. Якщо трансмісію мотоцикла раніше змінювали, орієнтуйтеся на фактично встановлену коробку передач.
• Три посадкові розміри. Порівняйте внутрішній діаметр 8 мм, зовнішній діаметр 28 мм і ширину 9 мм із демонтованою деталлю та посадковими місцями.
• Виконання. Ця версія має закриту конструкцію. Не варто вибирати її лише за зовнішнім діаметром, якщо раніше в механізмі стояв підшипник іншого виконання.
• Місце встановлення. Товар належить саме до підшипників КПП. Деталі двигуна, коліс та інших механізмів можуть мати схожий зовнішній розмір, але інше призначення.
• Стан суміжних деталей. Перед складанням перевірте вал і посадкове гніздо: значне вироблення, задирки або порушена посадка здатні спричинити люфт навіть із новою деталлю.

Коли підшипник потребує заміни

Підставою для діагностики коробки передач стають сторонній шум, помітний люфт вала, заїдання, нерівномірне обертання або сліди зношення, виявлені після розбирання. Такі ознаки потрібно оцінювати разом зі станом шестерень, валів і посадкових поверхонь. Якщо знятий підшипник обертається нерівно, має відчутний люфт або пошкодження закривних частин, повторно встановлювати його недоцільно.

Своєчасна заміна зношеної опори допомагає відновити правильне положення вала та зменшити небажане биття деталей трансмісії. Новий підшипник не усуне наслідків пошкодження вала або розбитого гнізда, тому під час дефектування потрібно перевірити всю ділянку встановлення. Такий підхід знижує ризик повторного розбирання двигуна через причину, яку не помітили під час ремонту.

Рекомендації зі встановлення

Монтаж виконують на чисті посадкові поверхні без стружки, задирок і залишків старих забруднень. Зусилля під час запресовування прикладають до того кільця, яке встановлюється з натягом: за посадки в корпус діють на зовнішнє кільце, а під час монтажу на вал — на внутрішнє. Передавати удар або зусилля через внутрішні частини підшипника не можна, адже це може пошкодити доріжки та погіршити обертання ще до запуску коробки передач.

Після встановлення вал повинен обертатися вільно, без перекосу, заклинювання та помітного радіального люфту. Далі перевіряють правильність розташування сусідніх деталей КПП і дотримуються порядку складання, передбаченого для конкретної версії двигуна JAWA. Підшипник VCH 8×28×9 мм підходить для планового відновлення та ремонту трансмісії, коли моделі, розміри, закрите виконання і місце встановлення збігаються зі знятою деталлю.
