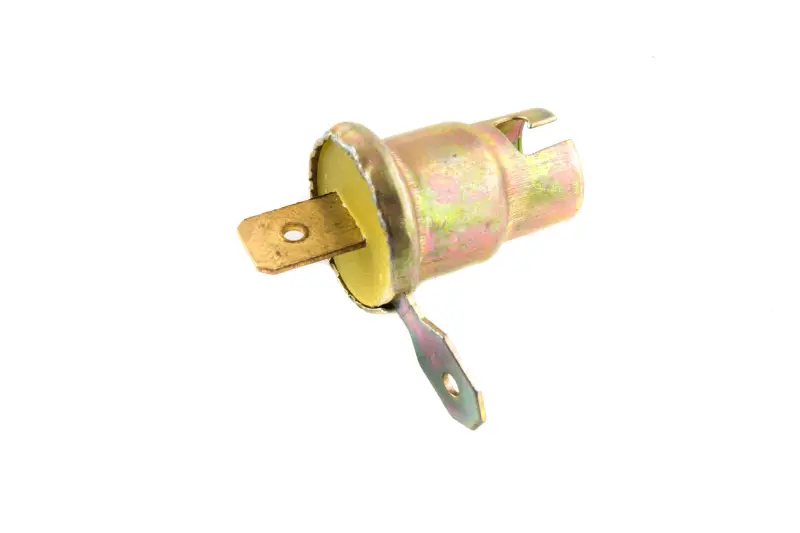

Патрон лампи панелі приладів ЯВА 350/638, 12 В, 2 контакти, VCH

Патрон лампи панелі приладів ЯВА 350/638

Двоконтактний патрон VCH призначений для встановлення лампи в панелі приладів мотоциклів ЯВА 350 і 638 з бортовою системою 12 В. Деталь утримує лампу в передбаченому посадковому місці та забезпечує її під’єднання до проводки панелі. Такий патрон потрібний під час відновлення підсвічування приладів або контрольної індикації, якщо штатна деталь пошкоджена, ненадійно фіксується чи більше не забезпечує сталого контакту.

Конструкція має циліндричний металевий корпус, два пласкі контактні виводи з отворами та фіксувальні виступи. Виводи дають змогу під’єднати передбачені проводи панелі, а виступи утримують корпус у відповідному отворі або тримачі. Компактне виконання розраховане на розміщення всередині приладового обладнання, де особливо важливі правильна орієнтація деталі та відсутність натягу проводів.

Що перевірити під час підбору

Назва моделі та напруга бортової системи — лише початкові критерії вибору. Після попередніх ремонтів на мотоциклі могла з’явитися інша панель або змінена проводка, тому новий патрон потрібно зіставити зі знятою деталлю та фактичним посадковим місцем. Перед замовленням перевірте:

• Сумісність: застосування для ЯВА 350 і типу 638 має відповідати встановленій панелі приладів.
• Напругу: виконання розраховане на систему 12 В; одночасно добирайте лампу з відповідним номіналом.
• Кількість виводів: патрон має два пласкі контакти, тому схема під’єднання та наконечники проводів повинні відповідати такому виконанню.
• Посадкову геометрію: порівняйте діаметр і довжину корпусу, розташування фіксувальних виступів, форму місця під лампу та глибину встановлення зі старим патроном.
• Під’єднання: переконайтеся, що наконечники проводів підходять до пласких виводів і після монтажу не торкаються сусідніх металевих деталей.

Коли потрібна заміна

Патрон варто замінити в разі деформації корпусу або фіксаторів, розхитування лампи, пошкодження контактних виводів, значного окиснення чи періодичного зникнення світла під час вібрації. Перед заміною корисно перевірити саму лампу та стан проводів: несправність підсвічування може бути пов’язана не лише з патроном. Якщо контакти потемніли, ослабли або мають сліди перегрівання, встановлення справної деталі допомагає відновити стабільне з’єднання без перероблення панелі.

Встановлення та обслуговування

Роботи виконують за відключеного живлення мотоцикла. Спочатку фіксують розташування проводів на старому патроні, потім обережно знімають наконечники, не тягнучи їх за провід. Новий корпус установлюють у посадкове місце з урахуванням положення виступів, після чого під’єднують обидва виводи та перевіряють щільність з’єднань. Не слід надмірно підгинати корпус або фіксатори: порушення форми може погіршити утримання патрона та лампи.

Після складання перевірте роботу відповідного підсвічування або контрольного сигналу, а також переконайтеся, що світло не зникає під час звичайної вібрації панелі. Лампа має підходити до посадкового місця патрона та системи 12 В; її тип і потужність добирають за вимогами встановленої приладової панелі. Патрон VCH тайванського виробництва підходить для ремонту штатної панелі ЯВА 350/638, коли потрібне двоконтактне виконання з металевим циліндричним корпусом.
