Одноконтактне гніздо панелі приладів Jawa 350/638 12 В VCH

Гніздо панелі приладів для Jawa 350 і 638

Одноконтактне гніздо VCH призначене для ремонту панелі приладів мотоциклів Jawa 350 і Jawa 638 із бортовою системою 12 В. Деталь установлюють замість зношеного або пошкодженого гнізда, коли потрібно відновити штатне посадкове місце та підключення відповідного компонента приладової панелі. Виконання з одним контактним виводом є основним критерієм добору: його необхідно звірити з демонтованою деталлю та схемою конкретного мотоцикла.

Конструкція та призначення

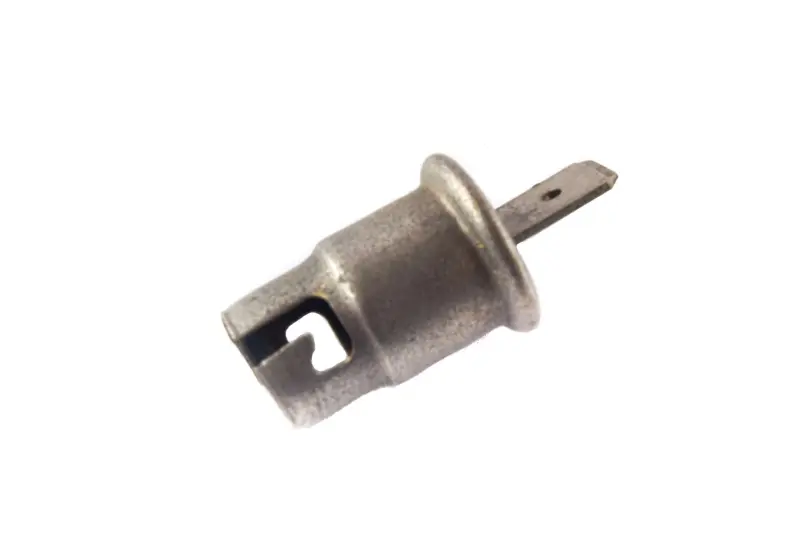

Гніздо має циліндричний металевий корпус. На корпусі передбачені опорний буртик і фігурний бічний паз, що беруть участь у посадці та фіксації сполученої деталі. Із тильного боку розташований один плаский контактний вивід з отвором. Таке компонування відповідає компактному монтажу всередині панелі приладів, де мають значення правильне положення корпусу, вільний доступ до виводу та щільна посадка без перекосу.

Деталь розрахована на виконання 12 В і заявлена для Jawa 350 та Jawa 638. Проте самого збігу марки й моделі недостатньо: на мотоциклі могла бути встановлена інша панель, замінена проводка або використане двоконтактне гніздо. Одноконтактний і двоконтактний варіанти не варто вважати взаємозамінними без перевірки підключення. Перед замовленням порівняйте кількість виводів, форму циліндричної частини, конфігурацію бічного паза, розмір і положення опорного буртика, а також тип приєднання проводу.

Коли потрібна заміна

Стан гнізда варто перевірити за нестабільної роботи відповідного компонента панелі, періодичного зникнення контакту, помітної корозії, послаблення посадки або механічної деформації корпусу чи виводу. Причина несправності може бути не лише в самому гнізді, тому одночасно оглядають провід, з’єднання, посадкове місце та деталь, яку в нього встановлюють. Новий компонент не усуне пошкодження проводки або невідповідність установленої панелі.

Що перевірити перед установленням

• Модель мотоцикла: застосування заявлене для Jawa 350 і Jawa 638.
• Напруга: виконання призначене для системи 12 В.
• Кількість виводів: передбачений один плаский контакт; варіант із двома контактами є іншою модифікацією.
• Посадка: циліндричний корпус, буртик і бічний фігурний паз мають відповідати знятій деталі.
• Підключення: розташування проводу та спосіб його приєднання повинні збігатися зі штатною конфігурацією панелі.

Монтаж виконують без перекосу та надмірного зусилля, щоб не деформувати корпус, паз або контактний вивід. Провід розміщують так, щоб він не натягував клему й не заважав зворотному складанню панелі. Після встановлення перевіряють щільність посадки, надійність з’єднання та роботу відповідного компонента приладів. Якщо панель чи проводку раніше переробляли, деталь краще добирати за фактичною конструкцією знятого гнізда, а не лише за позначенням моделі мотоцикла.
