Проміжний вал редуктора 4T GY6 50

Проміжний вал редуктора для 4T GY6 50

Деталь призначена для ремонту редуктора скутерів із чотиритактною силовою установкою сімейства GY6 50. Проміжний вал бере участь у передаванні обертання між зубчастими парами трансмісії та встановлюється всередині корпусу редуктора. Його обирають для відновлення штатного механізму, коли встановлена деталь або її зубчасті вінці мають пошкодження, що заважають нормальному зачепленню.

Конструкція та призначення

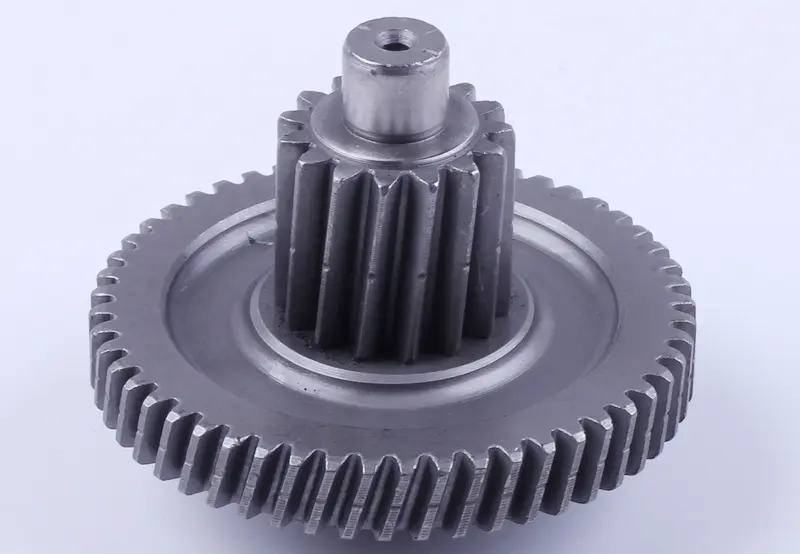

Виріб є єдиним зубчастим блоком: на спільній осі розміщені велика шестерня та мала шестерня-піньйон. Така двоступенева форма дає змогу деталі одночасно взаємодіяти із сусідніми шестернями редуктора. У центральній частині передбачена маточина, а на торці осі виконаний осьовий отвір. Зубці розташовані по всьому колу обох вінців. Компонування розраховане на розміщення в обмеженому просторі корпусу редуктора GY6 50.

Вал потрібний саме для проміжного ступеня передачі. Його не варто плутати з первинним валом під зчеплення, вторинним вихідним валом або окремою шестернею без об'єднаної малої ступені. Ці деталі працюють поруч, проте відрізняються формою, посадками та розташуванням зубчастих вінців. Тому самого позначення сімейства двигуна недостатньо: перед замовленням потрібно зіставити конструкцію з демонтованою деталлю.

Що перевірити під час підбору

• Тип двигуна та редуктора. Позиція розрахована на чотиритактну конфігурацію GY6 50; позначення GY6 без уточнення об'єму не підтверджує збіг.
• Загальну форму. На старій деталі мають так само поєднуватися велика шестерня, високий малий піньйон, центральна маточина та осьова частина.
• Параметри зубчастих вінців. Порівняйте кількість і профіль зубців обох шестерень, їхні зовнішні діаметри та взаємне розташування.
• Посадкові місця. Перевірте діаметри й довжину осьових ділянок, форму торців, розмір центрального отвору та положення опорних поверхонь.
• Габарити складання. Загальна висота й відстані між вінцями мають відповідати знятому валу, інакше зубчасті пари не займуть штатного положення.

Порівняння виконують за очищеною старою деталлю, а не лише за назвою скутера. У межах сімейства GY6 трапляються різні виконання редукторів, тому корисно одночасно перевірити знятий вал, корпус, спряжені шестерні та схему конкретної модифікації техніки. Якщо старий вузол зруйнований, потрібні розміри й розташування посадок можна визначити за вцілілими частинами та корпусом.

Перевірка перед установленням

Під час розбирання редуктора огляньте не лише замінюваний вал, а й зубці спряжених шестерень, опори, шайби та внутрішні поверхні корпусу. Сколи, виражене спрацювання або сторонні частинки здатні порушити зачеплення нової деталі. Посадкові зони слід очистити, а виявлені фрагменти пошкоджених зубців видалити з корпусу. Складання виконують зі збереженням штатного порядку шайб, дистанційних деталей і кріплень, передбаченого конструкцією конкретного редуктора.

Після встановлення зубчасті вінці мають входити в зачеплення без перекосу, а вал — займати своє положення без примусового підтискання кришкою. До остаточного складання механізм варто обережно прокрутити вручну та переконатися, що шестерні рухаються рівномірно, не заклинюють і не торкаються корпусу. Для редуктора застосовують мастильний матеріал і об'єм, зазначені виробником конкретного скутера. Така перевірка допомагає одразу виявити помилку підбору, неправильне розташування шайби або невідповідність посадки.

Проміжний вал 4T GY6 50 підходить для планового відновлення редуктора та ремонту після пошкодження зубчастої передачі. Точне зіставлення обох ступенів, посадкових ділянок і загальної висоти особливо важливе: ці ознаки визначають правильне взаємне положення шестерень після складання.
