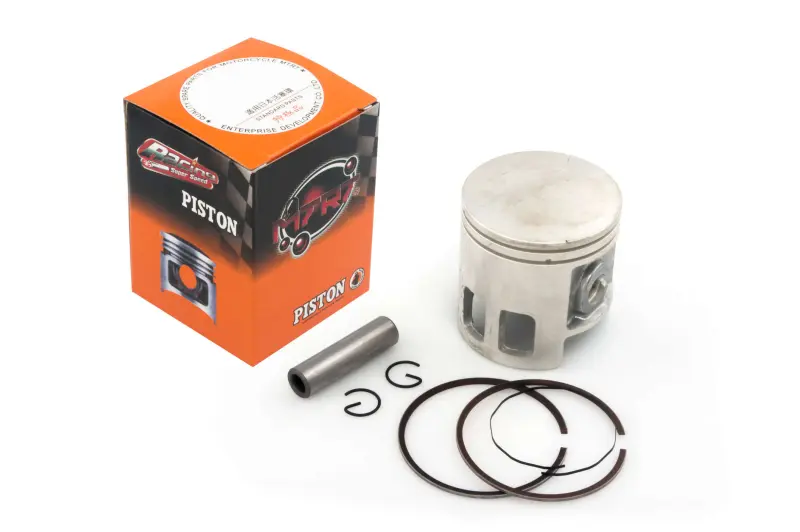

Поршень SEE Yamaha JOG 72 Ø47,75 мм, +0,75, палець 10 мм, 2JA/3KJ, mod.A

Поршень SEE для Yamaha JOG 72, Ø47,75 мм, +0,75, палець 10 мм, 2JA/3KJ, mod.A

Ремонтний поршень призначений для двотактних двигунів Yamaha JOG об’ємом 72 см³ у модифікаціях 2JA та 3KJ. Діаметр 47,75 мм відповідає ремонтному збільшенню +0,75 мм і в товарній класифікації належить до третього ремонту. Таку деталь застосовують не для звичайної заміни стандартного поршня, а після перевірки циліндра та підготовки його поверхні під конкретний розмір. Поршневий палець має діаметр 10 мм, а виконання позначене як mod.A.

У циліндро-поршневій групі поршень сприймає тиск газів, рухається всередині циліндра та через палець передає зусилля шатуну. Його посадка пов’язана з компресією, запуском двигуна, стабільністю роботи й відсутністю стороннього механічного шуму. Для ремонтного розміру особливо важливий правильно визначений зазор між поршнем і циліндром: орієнтуватися лише на число 47,75 мм без фактичних вимірювань циліндра не можна. Остаточний розмір розточування та монтажний зазор визначає майстер за результатами промірів деталей.

Що перевірити під час вибору

• Модель і двигун: поршень розрахований на Yamaha JOG 72 см³ із позначеннями 2JA та 3KJ; сумісність з іншим двигуном не визначають лише за зовнішньою схожістю.
• Ремонтний розмір: діаметр поршня становить 47,75 мм, збільшення — +0,75 мм, третій ремонт. Циліндр має бути оброблений саме під цей поршень із потрібним монтажним зазором.
• Поршневий палець: потрібний діаметр — 10 мм. Цей параметр звіряють із шатуном та конфігурацією, яка була встановлена раніше.
• Виконання: версія mod.A повинна відповідати потрібній геометрії. Під час вибору між mod.A та mod.B слід порівняти форму поршня, розташування вікон, канавок та інших конструктивних елементів зі знятою деталлю.
• Тактність: позиція призначена для двотактної конфігурації; деталі для чотиритактних моторів замість неї не застосовують.

Рекомендації щодо встановлення

Перед складанням циліндр вимірюють нутроміром у кількох поясах і напрямках, оцінюють зношення, овальність та стан поверхні. Новий поршень також вимірюють у передбаченій для цього зоні, після чого розраховують фактичний зазор. Якщо циліндр ще не розточений, обробку виконують за розміром конкретного поршня, а не лише за номіналом із назви. Одночасно перевіряють стан шатуна, голчастого підшипника, пальця, канавок і стопорних посадок. Кільця встановлюють без перекосу, контролюють проміжок у замку та вільний рух у канавках; точні допуски беруть із технічних даних двигуна й виробника деталей.

Причиною ремонту зазвичай стають задири, сліди перегрівання або прогару, зношені канавки, падіння компресії, ускладнений запуск і стукіт у циліндрі. Один новий поршень не усуває причину пошкодження автоматично. До складання потрібно перевірити змащування, подавання пального, герметичність впуску, налаштування суміші та стан циліндра, щоб несправність не повторилася. Монтаж виконують із дотриманням напрямку поршня, правильним розміщенням кілець і надійною фіксацією пальця; потрапляння стопорного кільця до картера неприпустиме.

Ця позиція підходить для ремонту Yamaha JOG 72 2JA/3KJ, коли після вимірювання та розточування потрібні діаметр 47,75 мм, палець 10 мм і версія mod.A. Якщо хоча б один із цих параметрів відрізняється, обирають інший розмір або виконання. Точний вибір до розбирання можливий лише за даними вже виконаного ремонту, тому надійніше зіставити параметри знятого поршня та результати промірів циліндра.
