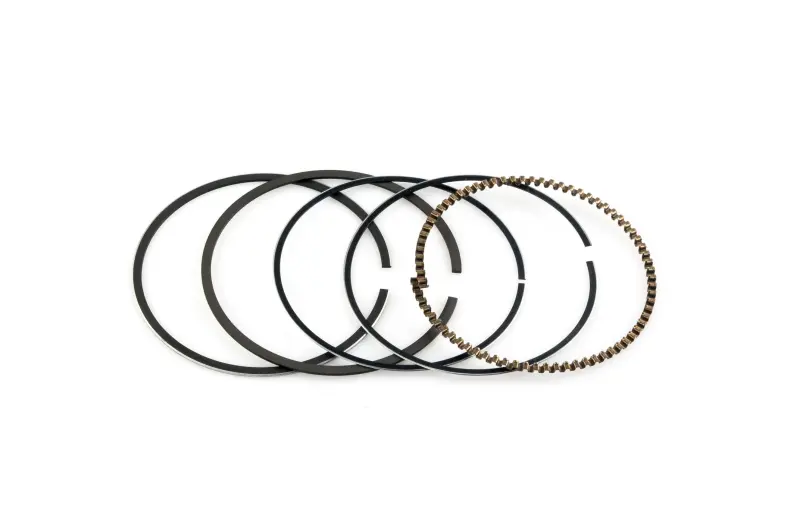

Поршневі кільця SEE CH250 / Tornado 250, +0,25, Ø72,25 мм

Поршневі кільця SEE для CH250 і Tornado 250, ремонтний розмір +0,25

Комплект призначений для циліндро-поршневої групи чотиритактних двигунів CH250 і Tornado 250 з ремонтним діаметром 72,25 мм. Це розмір +0,25 мм відносно стандартного діаметра 72,00 мм, тому кільця підбирають до відповідного ремонтного поршня та циліндра, обробленого під потрібний розмір. У позначенні також наведена конфігурація p-17, яку слід враховувати під час узгодження деталей однієї поршневої групи.

Поршневі кільця працюють у канавках поршня та контактують зі стінкою циліндра. Компресійні кільця обмежують прорив газів із камери згоряння, а мастилознімна частина розподіляє мастило поверхнею циліндра й прибирає його надлишок. На стабільність цієї роботи впливають не лише кільця, а й стан циліндра, поршня, канавок та правильно встановлені монтажні проміжки.

Що врахувати під час підбору

• Діаметр 72,25 мм: комплект належить до першого ремонтного розміру +0,25 і не призначений для стандартного циліндра 72,00 мм без відповідної обробки.
• Застосування: заявлені двигуни CH250 і Tornado 250. Назви моделі та об’єму двигуна недостатньо — перед установленням потрібно зіставити фактичний діаметр циліндра, розмір поршня і профіль його кільцевих канавок.
• Позначення p-17: використовуйте його як додатковий параметр конфігурації поршневої групи під час порівняння з установленими деталями.
• Стан циліндра: нова деталь не усуває овальність, конусність, глибокі подряпини або надмірне зношення поверхні. Циліндр потрібно виміряти, а рішення щодо розточування й робочого проміжку ухвалювати за результатами дефектування.
• Геометрія канавок: кільця мають відповідати поршню за товщиною, профілем і посадкою. Забруднені, пошкоджені або зношені канавки потребують окремої оцінки.

Коли потрібна заміна

Перевірка кілець доречна при зниженні компресії, погіршенні тяги, збільшенні витрати мастила, димності або виявленні зношення під час розбирання двигуна. Такі ознаки можуть мати й інші причини, зокрема стан циліндра, поршня, клапанного механізму та ущільнень. Тому перед ремонтом проводять діагностику, вимірюють циліндр і перевіряють суміжні деталі, а не обирають комплект лише за зовнішніми симптомами.

Рекомендації щодо встановлення

Монтаж виконують на чистий поршень з очищеними мастиловідвідними отворами та канавками. Кожне кільце попередньо перевіряють у відповідній канавці та в циліндрі, контролюючи бічний і стиковий проміжки за вимогами конкретного двигуна. Для встановлення застосовують спеціальні щипці: надмірне розведення або скручування здатне деформувати кільце та пошкодити його контактну поверхню.

Орієнтацію сторін і послідовність установлення визначають за конструктивними ознаками кілець та ремонтною документацією двигуна. Стики окремих кілець і частин мастилознімної секції не розміщують на одній лінії; положення розширювача також перевіряють до введення поршня в циліндр. Перед складанням деталі змащують чистим моторним мастилом, а поршень вводять через відповідну обтискну оправку без ударного навантаження.

Комплект SEE Ø72,25 мм підходить для ремонту лише тоді, коли циліндр, поршень і кільця утворюють узгоджений набір розміру +0,25. Точні вимірювання перед складанням допомагають уникнути слабкої компресії, підвищеної витрати мастила та пошкоджень після запуску.
