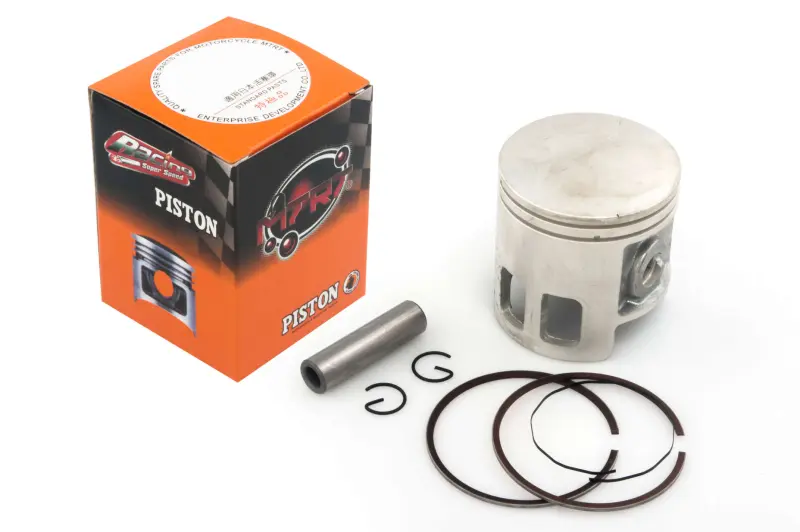

Ремонтний поршень SEE Yamaha JOG 72 +0,25 Ø47,25 мм, палець 10 мм, 2JA/3KJ, mod.A

Ремонтний поршень SEE для Yamaha JOG 72, перший ремонт +0,25

Поршень призначений для ремонту двотактної циліндро-поршневої групи Yamaha JOG із позначеннями 2JA та 3KJ. Його діаметр становить 47,25 мм, а діаметр поршневого пальця — 10 мм. Розмір +0,25 належить до першого ремонтного розміру: таку деталь встановлюють не замість стандартного поршня діаметром 47,00 мм без попередньої перевірки, а після оцінювання зношення циліндра та відповідної обробки його поверхні.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Ущільнення забезпечують поршневі кільця, розташовані в канавках корпусу. Стан цієї пари безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю його роботи. Заміна потрібна за наявності задирів, пошкодження днища, зношення канавок під кільця, збільшеного проміжку між поршнем і циліндром або після розточування циліндра під перший ремонтний розмір.

Що входить до набору

• поршень SEE у виконанні mod.A;
• два поршневі кільця діаметром 47,25 мм;
• поршневий палець діаметром 10 мм;
• два стопорні кільця пальця.

Набір містить основні сполучені деталі для встановлення поршня, проте перед складанням потрібно перевірити стан циліндра, шатуна, голчастого підшипника та посадкових місць. Прокладки й підшипник до заявленого набору не входять. Усі компоненти мають відповідати конкретній конфігурації двигуна та результатам дефектування.

Критерії правильного підбору

Для вибору необхідно одночасно звірити модель двигуна, виконання поршня, фактичний діаметр циліндра та розмір пальця. Самих позначень 2JA/3KJ недостатньо: на скутері могли раніше замінити циліндр, встановити тюнінгову ЦПГ або виконати ремонт із переходом на інший розмір. Діаметр 47,25 мм розрахований на циліндр, підготовлений під перший ремонт, тому вимірювання виконують точним нутроміром у кількох поясах і напрямках. За отриманими значеннями майстер оцінює зношення, овальність і конусність, після чого призначає розточування та хонінгування з потрібним монтажним проміжком.

Поршень доцільно передати фахівцеві разом із циліндром до завершальної обробки. Завдяки цьому розмір циліндра підбирають за фактичним діаметром конкретної деталі, а не лише за номіналом у назві. Додатково зі знятим поршнем порівнюють загальну геометрію, розташування вікон, висоту пальця, форму днища та положення замків кілець. Виконання mod.A не варто автоматично замінювати варіантом mod.B без такого зіставлення.

Практичні переваги

• ремонтний діаметр 47,25 мм дає змогу відновити зношений циліндр, коли встановлення стандартного поршня та нових кілець уже не забезпечує потрібного сполучення деталей;
• кільця, палець і стопори підібрані до поршня в одному наборі, що спрощує підготовку основних деталей до складання;
• сумісність із двотактними Yamaha JOG 2JA/3KJ із циліндром відповідної конфігурації дає змогу використовувати поршень під час ремонту поширених модифікацій цієї серії.

Установлення та перший запуск

Монтаж виконують після очищення циліндра й каналів від абразиву та металевих частинок. Кільця встановлюють з урахуванням фіксувальних штифтів у канавках, стопори пальця повністю заводять у посадкові канавки, а напрямок поршня визначають за конструкцією попередньої деталі та циліндра. Перед складанням поверхні тертя змащують оливою для двотактного двигуна. Після ремонту слід дотримуватися режиму припрацювання, рекомендованого майстром для встановленої ЦПГ, контролювати температуру та уникати тривалої роботи з високим навантаженням до завершення притирання деталей.
