Поршневий комплект Suzuki AD 50 SEE 0,50, Ø41,50 мм

Ремонтний поршневий комплект Suzuki AD 50 SEE Ø41,50 мм

Комплект призначений для ремонту циліндро-поршневої групи двотактного двигуна скутера Suzuki AD 50. Діаметр поршня становить 41,50 мм, а позначення 0,50 вказує на ремонтне виконання відносно стандартного діаметра 41 мм. Такий поршень обирають не для встановлення в незношений циліндр стандартного розміру, а під час відновлення циліндра під відповідний ремонтний діаметр.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через поршневий палець на шатун. Стан сполучення поршня, кілець і поверхні циліндра безпосередньо пов’язаний із компресією, стабільністю запуску та роботою двигуна під навантаженням. Заміна потрібна за наявності виражених задирів, пошкодження днища, зношення канавок під кільця, збільшеного проміжку або після розточування циліндра до наступного ремонтного розміру.

Основні параметри та склад

• Застосування: циліндро-поршнева група Suzuki AD 50.
• Виконання: ремонтний розмір 0,50.
• Діаметр поршня: 41,50 мм.
• Виробник: SEE.
• Країна виробництва: Тайвань.

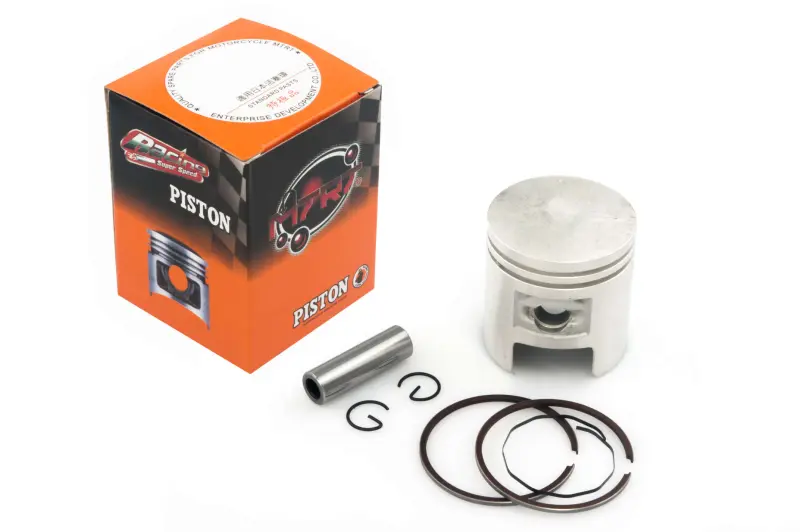

• Склад: поршень, два поршневі кільця, поршневий палець і два стопорні кільця пальця.

Ремонтний розмір необхідно обирати за фактичним станом циліндра, а не лише за моделлю скутера. Перед придбанням циліндр вимірюють у кількох поясах і напрямках, оцінюючи діаметр, овальність, конусність та глибину пошкоджень. Рішення про розточування приймають після дефектування: циліндр має допускати обробку під поршень діаметром 41,50 мм і забезпечувати передбачений виробником двигуна монтажний проміжок. Якщо циліндр уже ремонтували, його поточний діаметр потрібно визначити вимірювальним інструментом.

Що перевірити під час добору

Окрім діаметра, порівняйте новий поршень зі знятою деталлю за загальною висотою, формою днища, розташуванням вікон і канавок, кількістю кілець, діаметром та довжиною пальця, а також положенням стопорів кілець. Збіг лише діаметра не підтверджує повну взаємозамінність: відмінності геометрії можуть вплинути на положення поршня в циліндрі та роботу газорозподільних вікон двотактного двигуна. Модель двигуна й виконання встановленої циліндро-поршневої групи також мають відповідати Suzuki AD 50.

Обробку циліндра виконують за фактичним розміром конкретного поршня. Після розточування контролюють робочий проміжок, поверхню циліндра та відсутність виступної крайки у верхній частині. До складання перевіряють проміжок кілець у замках, вільне переміщення кілець у канавках і посадку пальця. Кільця встановлюють з урахуванням їхнього положення відносно фіксувальних штифтів; замки не повинні потрапляти на вікна циліндра.

Установлення та перший запуск

Під час складання потрібно зберегти правильну орієнтацію поршня, надійно встановити обидва стопорні кільця та переконатися, що вони повністю ввійшли у свої канавки. Деталі циліндро-поршневої групи очищають від абразиву й забруднень, а циліндр, поршень і кільця перед монтажем змащують придатною для двигуна оливою. Одночасно варто перевірити стан циліндра, шатуна, голчастого підшипника верхньої головки та ущільнень: установлення нового поршня не усуває причин перегрівання, недостатнього змащування або потрапляння сторонніх частинок.

Після ремонту двигуну потрібен помірний початковий режим без тривалої роботи з максимальним навантаженням. Контроль сторонніх звуків, температури та стабільності роботи допомагає вчасно виявити помилку добору чи складання. Поршень SEE Ø41,50 мм підходить для відновлення Suzuki AD 50 саме під ремонтний розмір 0,50; остаточне рішення приймають після точного вимірювання циліндра та перевірки всієї сполученої геометрії.
