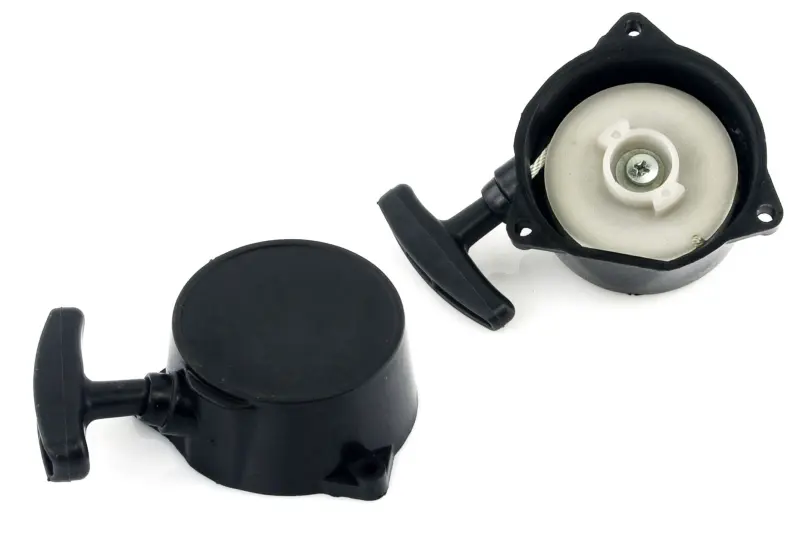

Стартер ручний малий «метелик» mod.1 для мотокоси BEST

Ручний стартер BEST mod.1 для мотокоси

Малий стартер типу «метелик» призначений для ручного запуску бензинової мотокоси або тримера. Під час витягування руків’я шнур обертає барабан, а зачеплення передає рух пусковій частині двигуна. Після відпускання руків’я поворотний механізм змотує шнур назад. Така схема дає змогу розкрутити колінчастий вал перед запуском мотора без окремого електропривода.

Стартер постачається у зборі та розрахований на заміну всього пускового механізму, а не однієї його деталі. Конструкція містить корпус, шнур із Т-подібним руків’ям, внутрішній барабан і поворотний механізм. Корпус має три точки кріплення, розташовані за характерною для виконання «метелик» схемою. Такий варіант доречний, коли одночасно пошкоджені корпус, шків, пружина чи зачепи й локальний ремонт уже не усуває несправність.

Коли потрібна заміна

Стан стартера варто перевірити, якщо шнур витягується ривками, не повертається всередину, провисає після запуску або рухається без передавання обертання двигуну. Причиною також можуть бути тріщина корпусу, зношення зачепів, пошкодження барабана чи поломка поворотної пружини. Монтаж механізму у зборі допомагає відновити нормальну дію пуску без розбирання старого стартера та окремого добору його внутрішніх деталей.

Що врахувати під час добору

• Виконання корпусу. Потрібен саме малий варіант «метелик» mod.1. Стартери однакового призначення можуть відрізнятися формою основи та розташуванням кріплень.
• Схема кріплення. Зіставте кількість отворів, відстані між їхніми центрами та положення кожного кріпильного вушка зі знятою деталлю.
• Габарити. Порівняйте зовнішній розмір корпусу, висоту механізму та вільний простір на кожусі двигуна.
• Сторона зачеплення. Внутрішня відповідна частина має підходити до пускової муфти двигуна за формою, положенням і напрямком дії.
• Вихід шнура. Після встановлення руків’я має розташовуватися зручно, а шнур — виходити без перекосу та тертя об сусідні частини мотокоси.

Позначення «малий» не означає сумісності з усіма компактними мотокосами. На різних двигунах застосовуються зовні подібні стартери з іншою міжцентровою відстанню, висотою барабана або конфігурацією зачеплення. Для точного вибору краще зняти старий механізм і порівняти його з новим одразу за кількома ознаками: формою корпусу, трьома кріпильними точками, загальними розмірами та внутрішньою посадковою частиною.

Встановлення та перевірка

Перед монтажем очистьте посадкове місце від трави й забруднень та переконайтеся, що відповідна частина пуску на двигуні вільно обертається і не має помітних пошкоджень. Корпус установлюють без перекосу, суміщаючи отвори з кріпленнями на двигуні. Гвинти затягують рівномірно: деформований або зміщений корпус може перешкоджати руху барабана та нормальному поверненню шнура.

Після закріплення кілька разів плавно витягніть руків’я без запуску двигуна. Шнур має виходити через напрямну, передавати обертання та повністю повертатися всередину без заїдань. Не варто витягувати його до різкого упору або відпускати руків’я з великої відстані: контрольований рух зменшує ударне навантаження на шнур, барабан і поворотну пружину. BEST mod.1 підходить для ремонту мотокоси, на якій раніше був установлений малий стартер «метелик» із відповідною геометрією корпусу та зачеплення.
