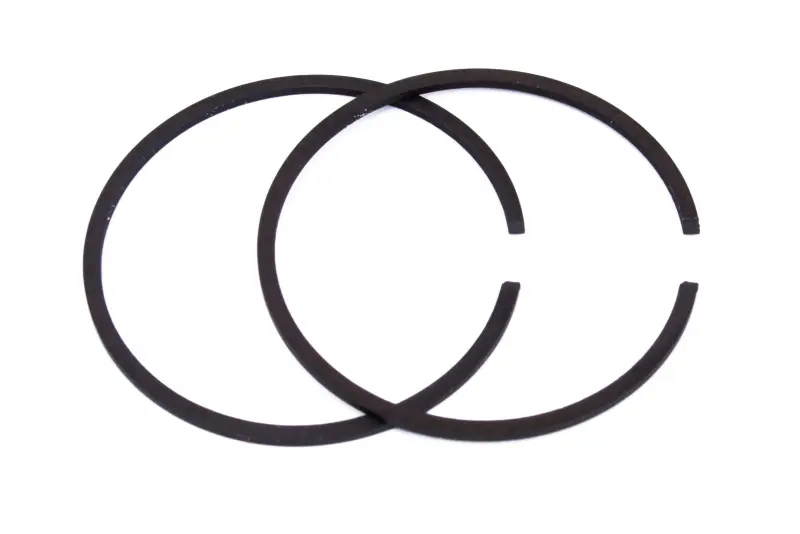

Поршневі кільця 1E40F Ø40×1,5 мм BEST mod.B, 2 шт.

Поршневі кільця 1E40F Ø40×1,5 мм BEST mod.B

Комплект із двох поршневих кілець призначений для ремонту циліндро-поршневої групи двигуна мотокоси сімейства 1E40F. Кільця встановлюються в канавки поршня та під час його руху контактують зі стінкою циліндра. Вони обмежують прорив газів між поршнем і циліндром, забезпечують потрібне ущільнення камери згоряння та беруть участь у відведенні тепла від поршня до стінки циліндра.

Номінальний розмір комплекту — 40×1,5 мм: діаметр становить 40 мм, а висота кільця — 1,5 мм. Під час підбору потрібно перевіряти обидва параметри. Однакове позначення двигуна не завжди виключає відмінності між версіями поршня й циліндра, тому до замовлення варто зіставити модель 1E40F, діаметр циліндра, ширину канавок поршня та розміри демонтованих кілець. Виконання BEST mod.B також слід урахувати під час порівняння з деталлю, що використовувалася раніше.

Коли потрібна заміна

Стан поршневих кілець перевіряють у разі зниження компресії, складного запуску, втрати потужності або під час розбирання двигуна через пошкодження циліндро-поршневої групи. Ці ознаки не вказують винятково на кільця: подібні прояви можуть спричиняти зношений циліндр чи поршень, негерметичні з’єднання, порушення подавання пального або несправність запалювання. Новий комплект установлюють після огляду всіх сполучених деталей, адже самі кільця не компенсують критичне зношення поверхні циліндра.

Під час дефектування перевіряють, чи не залягли старі кільця в канавках, чи немає сколів, втрати пружності, слідів перегрівання та пошкоджень контактних поверхонь. Канавки поршня очищають від нагару, не дряпаючи їхні бічні площини. Нове кільце має вільно рухатися у відповідній канавці, повністю входити в неї по всьому колу та збігатися з нею за висотою. Стан циліндра й проміжок у замку перевіряють відповідно до вимог конкретного двигуна.

Що перевірити перед установленням

• Модель двигуна: комплект підбирається для 1E40F; близькі за написанням модифікації не можна вважати тотожними без звіряння розмірів.
• Розмір: потрібні кільця діаметром 40 мм, висотою 1,5 мм і відповідні канавки поршня.
• Кількість: комплект містить два розрізні кільця.
• Стан суміжних деталей: поршень, канавки та поверхня циліндра мають забезпечувати правильну посадку нового комплекту.
• Орієнтація: якщо на кільці є позначення верхнього боку, його спрямовують до днища поршня; положення обох кілець перевіряють до складання.

Рекомендації з монтажу

Для встановлення кільце розтискають спеціальним пристроєм лише настільки, щоб провести його через верхню частину поршня. Надмірне розкриття здатне спричинити залишкову деформацію. Не слід накручувати кільце на поршень спіраллю, оскільки це підвищує ризик вигину та пошкодження крайок. Після монтажу кожне кільце повинно вільно переміщуватися у своїй канавці.

У двотактному поршні розташування замків визначається його конструкцією. Якщо канавки мають фіксувальні штифти, розрізи кілець розміщують точно відносно них; довільно провертати такі кільця не можна. Перед введенням поршня в циліндр контактні поверхні змащують засобом, передбаченим процедурою складання двигуна, а кільця обережно стискають відповідною оправкою. Цей комплект доцільно використовувати для ремонту 1E40F після підтвердження розміру 40×1,5 мм і перевірки стану інших деталей циліндро-поршневої групи.
