Тарілка варіатора мотокоси 4T BEST

Тарілка варіатора мотокоси 4T BEST

Тарілка 4T BEST призначена для ремонту приводу бензинової мотокоси або тримера. Ця деталь належить до вузла зчеплення: вона приймає обертання від зчеплення та передає його на приводний вал, через який крутний момент надходить до редуктора й різального оснащення. У товарній номенклатурі її також називають тарілкою зчеплення. Це слід враховувати під час пошуку запчастини: йдеться не про пасовий шків зі змінним діаметром, а про деталь приводу мотокоси.

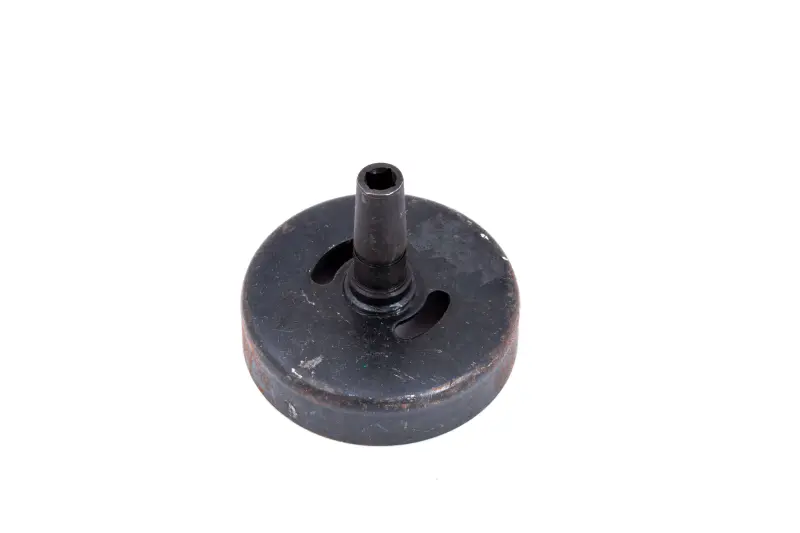

Конструкція має вигляд круглої тарілки з центральною видовженою маточиною. Усередині маточини розташований квадратний посадковий отвір, а на площині тарілки передбачені два дугоподібні прорізи. Квадратне з’єднання забезпечує сполучення з відповідним кінцем приводного вала. За правильного добору профіль входить без перекосу та передає обертання без прокручування відносно вала. Позначення 4T потрібно розглядати разом із фактичною формою посадки: воно не підтверджує сумісність з усіма чотиритактними мотокосами без перевірки геометрії.

Що перевірити перед вибором

• Тип приєднання. На старій тарілці та валу має використовуватися квадратний профіль. Варіанти із сімома або дев’ятьма шліцами є іншими виконаннями.
• Розмір квадрата. Виміряйте сторони посадкового отвору знятої деталі та відповідну частину вала. Тарілки однакового загального вигляду можуть мати різні розміри квадрата.
• Основні габарити. Зіставте зовнішній діаметр тарілки, загальну висоту, довжину центральної маточини та глибину посадки. Від цих параметрів залежить положення деталі всередині корпусу.
• Форму сполучення. Порівняйте профіль зовнішнього обода, розташування прорізів, опорні поверхні та відстань від тарілки до кінця маточини.
• Виконання техніки. Модель мотокоси, форма штанги або зовнішній вигляд двигуна самі по собі недостатні: у різних модифікаціях може застосовуватися неоднаковий привід.

Коли потрібна заміна

Тарілку необхідно перевірити, якщо приводний вал не отримує обертання, у місці з’єднання виник помітний люфт, квадратний отвір став заокругленим або на деталі з’явилися деформація, тріщини чи значне вироблення. Перед заміною також оглядають відповідний квадрат вала та деталі зчеплення. Встановлення нової тарілки не усуне несправність, якщо вал пошкоджений, посадковий профіль зірваний або зчеплення не входить у зачеплення.

Встановлення та перевірка

Монтаж виконують на зупиненому й охололому двигуні відповідно до порядку розбирання конкретної мотокоси. Посадкові поверхні очищають від забруднень, після чого тарілку встановлюють рівно, без ударів і примусового продавлювання. Квадрат має повністю суміститися з відповідним профілем, а маточина — зайняти таке саме положення, як попередня деталь. До остаточного складання варто вручну перевірити вільне обертання, відсутність перекосу та контакту тарілки з нерухомими частинами корпусу.

Тарілка варіатора 4T BEST підходить для ремонту мотокоси лише за умови збігу конструкції та всіх посадкових параметрів. Найнадійніший спосіб добору — зняти стару деталь, виміряти її та зіставити геометрію разом із валом. Такий підхід допомагає відрізнити квадратне виконання від зовні подібних шліцьових варіантів і не встановити запчастину з невідповідною висотою або глибиною посадки.
