Довга пружина зчеплення мотокоси 1E40F BEST

Довга пружина зчеплення мотокоси BEST

Пружина призначена для ремонту відцентрового зчеплення мотокоси з двигуном сімейства 1E40F. У каталогах таку деталь також називають пружиною варіатора, проте встановлюється вона між колодками зчеплення та керує їхнім положенням відносно барабана. Довге виконання потрібно враховувати під час добору: зовні подібні пружини можуть відрізнятися довжиною, кількістю витків, діаметром навивання, товщиною дроту та формою зачепів.

Призначення та принцип роботи

На малих обертах пружина утримує колодки стягнутими, тому вони не повинні торкатися внутрішньої поверхні барабана. Зі збільшенням частоти обертання відцентрова сила розводить колодки, вони притискаються до барабана та передають обертання на привід різального оснащення. Після зниження обертів пружина повертає колодки всередину й роз'єднує зчеплення.

Від стану цієї невеликої деталі залежить момент увімкнення механізму та повернення колодок після скидання газу. Розтягнута, ослаблена або пошкоджена пружина може спричинити обертання різального оснащення на холостому ходу, несвоєчасне увімкнення, сторонній звук чи неповне роз'єднання зчеплення. Перед заміною варто виключити завищені холості оберти та перевірити вільний рух самих колодок.

Конструкція деталі

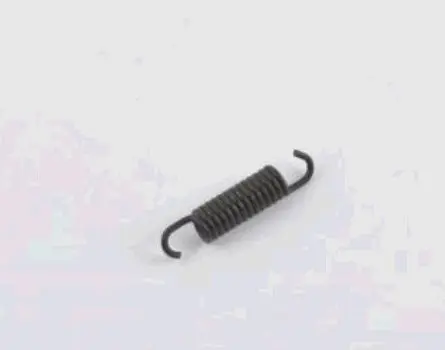

Пружина має форму циліндричної пружини розтягу: вита центральна частина закінчується двома загнутими гачками. Гачки входять у передбачені точки кріплення колодок, а центральна частина сприймає розтягувальне зусилля під час їх розходження. Темне покриття та довге виконання відповідають представленій версії BEST. Деталь постачається окремо від колодок, барабана й кріплення; склад зчеплення, яке ремонтується, потрібно оцінити до замовлення.

Як перевірити сумісність

Позначення двигуна 1E40F є першим орієнтиром, але не замінює порівняння зі знятою деталлю. На мотокосах однієї серії можуть траплятися різні виконання зчеплення, тому перед купівлею необхідно зіставити:

• загальну довжину старої пружини у вільному стані;
• довжину та зовнішній діаметр витої частини;
• товщину дроту й кількість витків;
• форму, напрямок і розмір кінцевих гачків;
• розташування точок зачеплення на колодках;
• наявність саме однієї довгої пружини в конструкції зчеплення.

Порівняння виконують із недеформованою деталлю. Якщо стара пружина розірвана, розтягнута або частково втрачена, орієнтуються на конструкцію колодок і параметри справної пружини від такого самого зчеплення. Установлення варіанта іншої довжини чи жорсткості здатне змінити оберти увімкнення та не забезпечити правильне повернення колодок.

Заміна та перевірка після встановлення

Для доступу до деталі знімають кожух зчеплення в порядку, передбаченому інструкцією конкретної мотокоси. Перед монтажем оглядають гачки нової пружини, посадкові місця колодок, кріплення та внутрішню поверхню барабана. Тріщини, виробіток, перекіс або заїдання колодок потребують окремого усунення: нова пружина не компенсує механічні пошкодження інших деталей.

Пружину встановлюють без підрізання гачків і саморобної зміни витків. Обидва кінці мають повністю ввійти у штатні точки зачеплення, а колодки — вільно розходитися й повертатися без перекосу. Після складання спочатку контролюють роботу зчеплення на холостому ходу: різальне оснащення не повинно отримувати привід. Потім перевіряють увімкнення під час плавного підвищення обертів. Якщо механізм спрацьовує надто рано, не роз'єднується або працює з помітною вібрацією, мотокосу зупиняють і повторно перевіряють відповідність пружини та стан зчеплення.

Ця довга пружина BEST підходить для планового ремонту зчеплення мотокоси 1E40F за умови точного збігу конструкції. Ретельне порівняння геометрії зі знятою деталлю допомагає вибрати потрібне виконання та відновити штатний рух колодок без заміни всього зчеплення в зборі.
