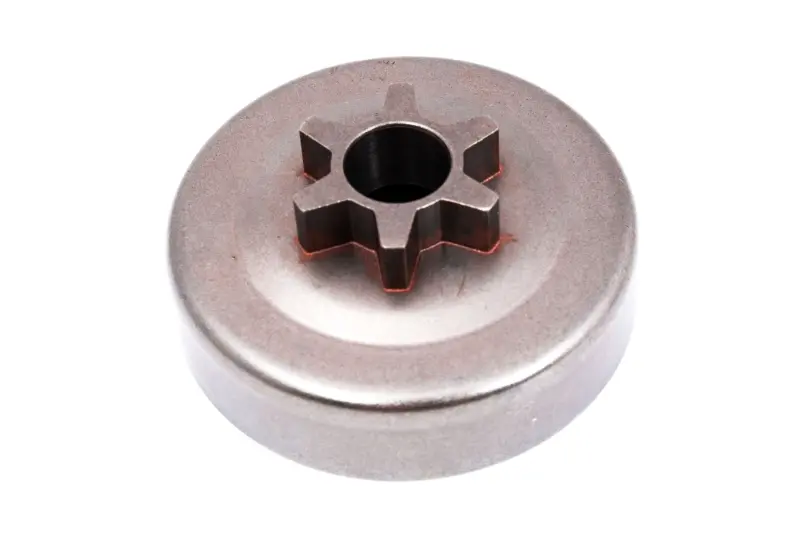

Барабан зчеплення з ведучою зірочкою для Partner P350 BEST

Барабан зчеплення з ведучою зірочкою для Partner P350 BEST

Деталь призначена для ремонту приводу пиляльного ланцюга бензопили Partner P350. Барабан установлюється в зоні відцентрового зчеплення та передає обертання на ланцюгову гарнітуру після набору двигуном потрібних обертів. Колодки зчеплення взаємодіють із внутрішньою поверхнею барабана, а виконана з ним як єдина деталь шестизуба ведуча зірочка приводить ланцюг у рух по шині.

Суцільна конструкція поєднує чашоподібний барабан і зубчастий вінець. Таке виконання не передбачає окремого знімного вінця: у разі критичного зношення зубців замінюють увесь барабан. Деталь підходить для Partner P350, проте в бензопилах однієї серії можуть застосовуватися різні виконання приводу. Перед придбанням потрібно звірити форму старого барабана, кількість зубців, крок установленого ланцюга, діаметр центральної посадки, загальну глибину та розташування фіксувальних деталей.

Коли потрібна заміна

Ведуча зірочка постійно контактує з хвостовиками ланцюга та поступово спрацьовується. Підставою для перевірки є глибокі канавки на зубцях, помітна нерівномірність їхнього профілю, відколи, деформація чаші або надмірне бічне переміщення барабана. Зношений профіль може спричиняти ривки під час руху ланцюга, сторонній шум і прискорене спрацювання ланцюгової гарнітури. Перед монтажем нової деталі варто також перевірити стан ланцюга, шини, посадкового місця та опори барабана: несправність суміжних компонентів здатна скоротити ресурс нової зірочки.

Що звірити під час добору

• Модель бензопили. Деталь розрахована на Partner P350; позначення моделі та виконання встановленого приводу мають збігатися.
• Тип конструкції. У цій деталі барабан і ведуча зірочка утворюють суцільну конструкцію. Варіант під знімний вінець не є прямою заміною без перевірки всієї посадкової схеми.
• Кількість зубців. Ведуча зірочка має шість зубців. Цей параметр порівнюють зі знятим барабаном.
• Параметри ланцюгової гарнітури. Крок і профіль зірочки повинні відповідати ланцюгу, інакше хвостовики не входитимуть правильно між зубцями.
• Посадкова геометрія. Порівняйте центральний отвір, глибину чаші, зовнішній діаметр і положення шайб або фіксатора. Подібний зовнішній вигляд сам по собі не підтверджує взаємозамінність.

Монтаж і перевірка після ремонту

Роботи виконують на зупиненій та охолодженій бензопилі. Після зняття бічної кришки, шини й ланцюга відкривається доступ до зчеплення та барабана. Порядок демонтажу фіксатора, шайб і самого барабана залежить від виконання пили, тому деталі доцільно розкладати в послідовності зняття. Посадкову зону очищають від тирси та забруднень, після чого оглядають опору барабана й контактні поверхні. Нову деталь установлюють без перекосу, повертаючи фіксатори у початковому порядку.

Після складання за вимкненого двигуна та відпущеного гальма ланцюга перевіряють вільне переміщення ланцюга по шині й відсутність заїдань. Потім регулюють натяг відповідно до інструкції бензопили. Барабан зчеплення Partner P350 BEST призначений для планового ремонту в разі зношення штатної суцільної зірочки та допомагає відновити правильне передавання обертання на сумісну ланцюгову гарнітуру.
