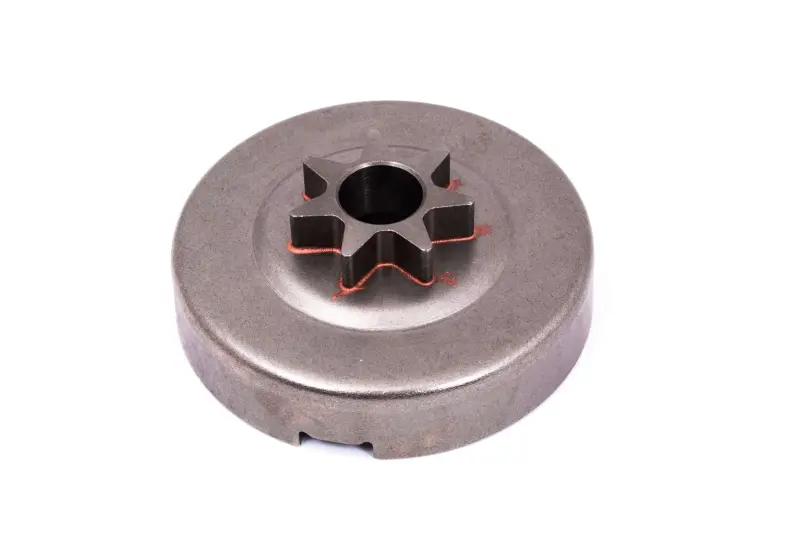

Барабан зчеплення з ведучою зірочкою BEST для Husqvarna 365/372

Барабан зчеплення з ведучою зірочкою BEST для Husqvarna 365/372

Деталь призначена для ремонту приводу ланцюга бензопил Husqvarna 365 і 372. Вона поєднує барабан зчеплення та вбудовану ведучу зірочку: внутрішня поверхня барабана взаємодіє з колодками відцентрового зчеплення, а зубці зірочки входять у зачеплення з ведучими ланками ланцюга. Після спрацьовування зчеплення обертання передається на ланцюгову гарнітуру, і ланцюг починає рухатися напрямною шиною.

Конструкція та призначення

У цьому виконанні зірочка виготовлена як одне ціле з барабаном. Таку конструкцію називають цільною або spur-зірочкою: зубчаста частина не відокремлюється від корпусу. Якщо зубці досягли граничного зношення або пошкоджено сам барабан, деталь замінюють повністю. Це суттєва відмінність від системи зі знімним кільцевим вінцем, тому перед замовленням потрібно визначити, який варіант приводу встановлений на конкретній пилі.

Справне зачеплення зірочки з ланцюгом сприяє передаванню обертання без нерівномірних ривків. Підставою для перевірки деталі є помітне вироблення на зубцях, пошкодження їхнього профілю, люфт у посадці, сторонній шум у зоні зчеплення або нестабільний рух ланцюга. За таких ознак оцінюють не лише барабан, а й ланцюг, зчеплення, голчастий підшипник, шайбу, стопорне кільце та суміжні деталі приводу.

Що перевірити під час добору

• Модель бензопили. Деталь заявлена для Husqvarna 365 і 372. Повне позначення та виконання пили слід звірити до встановлення, особливо якщо техніку раніше ремонтували або переобладнували.
• Тип зірочки. Тут використана цільна ведуча зірочка, постійно з'єднана з барабаном. Вона не замінює барабан під окремий кільцевий вінець без перевірки всієї схеми приводу.
• Параметри ланцюгової гарнітури. Крок, профіль і кількість зубців ведучої зірочки мають відповідати встановленому ланцюгу. Ці параметри порівнюють зі знятою справною за типорозміром деталлю та вимогами настанови для конкретної модифікації пили.
• Посадкова геометрія. Перед монтажем зіставляють діаметр центрального отвору, загальну висоту, виліт зірочки та розташування частин, що взаємодіють із приводом мастильного насоса.
• Стан суміжних деталей. Зношений ланцюг, пошкоджений підшипник або несправне зчеплення можуть прискорити вироблення нового барабана.

Встановлення та обслуговування

Барабан працює на голчастому підшипнику вихідного вала. Під час ремонту підшипник оглядають і змащують якісним мастилом для підшипників або моторною оливою відповідно до настанови з обслуговування. Одночасно перевіряють внутрішню поверхню барабана, колодки та пружини зчеплення, привод мастильного насоса, шайбу і стопорне кільце. Пошкоджені суміжні деталі не варто залишати у зібраному механізмі.

Для зняття зчеплення та барабана зазвичай потрібні спеціальні пристосування і знання порядку розбирання бензопили. За відсутності такого досвіду встановлення доцільно доручити профільному майстру. Після складання перевіряють вільне обертання барабана, правильне положення фіксаторів, натяг ланцюга та надходження мастила на гарнітуру. Перший запуск виконують лише після повного встановлення кожуха, шини й ланцюга.

Барабан BEST підходить для планового ремонту Husqvarna 365/372, коли потрібно замінити цільну ведучу зірочку разом із корпусом. Точне зіставлення конструкції старої деталі та параметрів ланцюга допомагає зберегти правильне зачеплення й уникнути придбання несумісного виконання.
