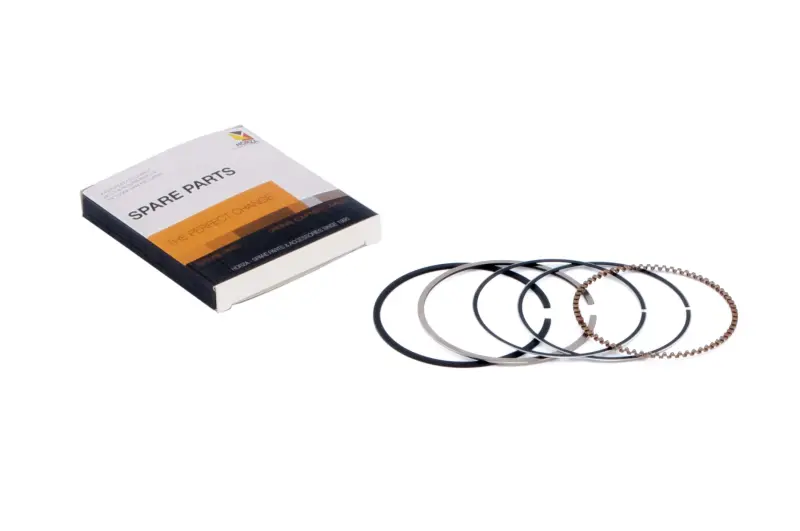

Поршневі кільця HORZA для 4T GY6 150, STD Ø57,40, mod.A

Поршневі кільця HORZA для двигуна 4T GY6 150

Комплект стандартного розміру STD з діаметром 57,40 мм призначений для ремонту циліндро-поршневої групи чотиритактного двигуна сімейства GY6 150. Кільця встановлюються в канавки поршня та разом із ним забезпечують ущільнення в циліндрі. Вони потрібні для утримання тиску газів над поршнем, обмеження їх прориву до картера й регулювання кількості мастила на стінці циліндра. Виконання позначене виробником як mod.A, тому під час добору потрібно враховувати не лише об’єм двигуна та діаметр, а й варіант установленого поршня.

Призначення комплекту

Верхнє компресійне кільце виконує основну ущільнювальну функцію з боку камери згоряння. Друге кільце бере участь у контролі мастила та підтримує роботу верхнього кільця, а мастилознімна частина розподіляє мастильну плівку й прибирає її надлишок зі стінки циліндра. Спільна робота цих деталей впливає на компресію, витрату мастила та кількість газів, що потрапляють до картера. Справний комплект особливо потрібний після розбирання циліндро-поршневої групи, заміни поршня або відновлення циліндра.

Підставою для діагностики кілець можуть бути зниження компресії, погіршення тяги, підвищена витрата мастила чи димність вихлопу. Проте такі ознаки виникають також через зношення циліндра, поршня, канавок або інших деталей двигуна. Перед ремонтом потрібно виміряти циліндр і оцінити стан поршня: встановлення нових кілець у надмірно зношені сполучення не усуває першопричину несправності.

Що перевірити під час вибору

• Тип двигуна: чотиритактний GY6 класу 150 см³.
• Номінальний розмір: STD, без переходу на збільшений ремонтний діаметр.
• Діаметр: 57,40 мм; його потрібно зіставити з фактичним розміром циліндра та поршня.
• Варіант виконання: mod.A має відповідати встановленій поршневій групі.
• Профіль і висота кілець: деталі мають підходити до канавок конкретного поршня та вільно рухатися в них без надмірного бічного зазору.

Позначення GY6 охоплює кілька виконань двигунів і поршневих деталей. Самого збігу за класом 150 см³ недостатньо: перед замовленням слід перевірити діаметр, стандартний або ремонтний розмір, конструкцію мастилознімної частини, кількість і розташування канавок, а також варіант поршня. Якщо циліндр розточували або раніше встановили збільшену поршневу групу, кільця STD Ø57,40 для такого ремонту не підходять.

Рекомендації зі встановлення

До монтажу поршневі канавки та мастиловідвідні отвори очищають від нагару, не пошкоджуючи їхні бічні поверхні. Циліндр перевіряють на зношення, овальність і пошкодження, а кільця — на відповідність канавкам та потрібний проміжок у замку. Кожну деталь установлюють у призначену для неї канавку; за наявності орієнтаційних позначень верхній бік має бути спрямований до днища поршня. Компресійні кільця не можна накручувати на поршень спіраллю: для монтажу використовують спеціальні щипці та розкривають кільце лише настільки, наскільки потрібно для проходження через днище.

Після встановлення перевіряють вільне переміщення кілець у канавках і розводять їхні замки відповідно до схеми складання двигуна, не залишаючи стики на одній лінії. Перед введенням поршня в циліндр сполучені поверхні змащують чистою моторною оливою, а кільця стискають відповідною оправкою. Правильна орієнтація деталей і попередня перевірка проміжків допомагають уникнути прориву газів, надмірного перенесення мастила та пошкодження стінки циліндра. Комплект підходить для планового ремонту стандартної поршневої групи GY6 150 за підтвердженого розміру 57,40 мм і збігу виконання mod.A.
