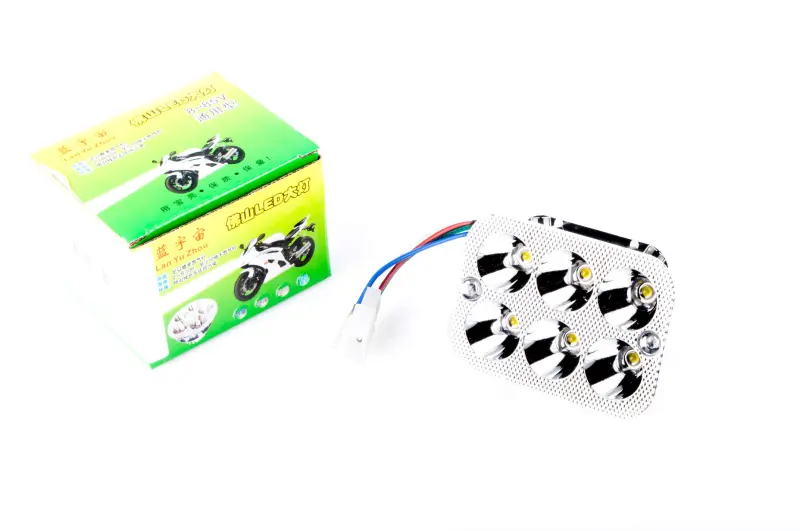

Світлодіодний модуль YWL 12W з RGB-підсвічуванням, 90×66 мм

Світлодіодний модуль YWL 12W з RGB-підсвічуванням

Модуль призначений для індивідуального встановлення у світлотехніку мотоцикла, скутера, мопеда або іншої мототехніки, якщо підходять його габарити та параметри підключення. Потужність 12 Вт і розмір 90×66 мм дають змогу заздалегідь оцінити, чи поміститься деталь у вибраний корпус, маску або підготовлене посадкове місце. RGB-підсвічування доповнює основне освітлення кольоровим ефектом, проте доступні режими залежать від схеми керування, застосованої на конкретній техніці.

Конструкцію виконано у вигляді прямокутної панелі з окремими оптичними секціями. Таке компонування зручне під час складання або ремонту фари: модуль встановлюється як готова внутрішня світлова частина, а не як одиночна лампа зі стандартним цоколем. На панелі передбачені отвори для фіксації, а провідні виводи з’єднані з роз’ємом. Під час добору потрібно враховувати не лише загальну ширину та висоту, а й розташування кріплень, простір позаду панелі, напрямок проводів і можливість розмістити роз’єм без перегинання кабелю.

Що перевірити перед вибором

• Посадковий простір: усередині корпусу має бути достатньо місця для панелі розміром 90×66 мм, її задньої частини, проводів і роз’єму.
• Потужність: світлотехніка та проводка транспортного засобу мають бути розраховані на модуль потужністю 12 Вт.
• Схему підключення: кількість і призначення контактів потрібно зіставити зі схемою встановленого обладнання; одного збігу форми роз’єму недостатньо.
• Кріплення: перевірте розташування отворів і спосіб фіксації, особливо якщо модуль встановлюється замість деталі іншої форми.
• Роботу RGB-підсвічування: заздалегідь уточніть, яким контролером або органом керування воно вмикатиметься та перемикатиметься на вашій техніці.
• Умови розміщення: корпус, у який монтується панель, має відповідати місцю експлуатації та захищати внутрішні компоненти так, як передбачено конструкцією конкретної фари.

Встановлення та підключення

Перед монтажем вимикають живлення світлотехніки та визначають призначення кожного проводу за схемою техніки або контролера. Колір ізоляції не можна використовувати як єдину підставу для підключення: однакові кольори в різних системах можуть відповідати різним функціям. Спочатку модуль приміряють без остаточної фіксації, перевіряють відсутність контакту з корпусом, вільне розташування проводів і можливість установити декоративну маску або розсіювач.

Після примірювання панель закріплюють без перекосу, а проводку укладають так, щоб вона не натягувалася, не затискалася краями корпусу та не торкалася рухомих деталей. До остаточного складання перевіряють увімкнення основного світла й RGB-підсвічування в усіх передбачених схемою режимах. Якщо штатний роз’єм техніки відрізняється, спосіб з’єднання обирають з урахуванням розташування контактів і параметрів установленого обладнання, а не лише за зовнішньою подібністю.

Коли доречний такий модуль

Модель підходить для виготовлення додаткової мотофари, оновлення внутрішньої світлової частини або ремонту корпусу, розрахованого на окрему LED-панель. Її також можна застосувати в індивідуальному проєкті, якщо заздалегідь узгоджені розмір 90×66 мм, потужність 12 Вт, точки кріплення та керування RGB-підсвічуванням. Прив’язку до конкретної марки чи моделі мототехніки не заявлено, тому сумісність визначається фактичною посадкою та схемою підключення.

Для точного вибору зіставте модуль зі знятою деталлю за зовнішніми розмірами, розташуванням отворів, глибиною корпусу, формою роз’єму та призначенням контактів. Така перевірка допомагає уникнути ситуації, коли панель підходить за шириною й висотою, але не встановлюється через кріплення, проводку або внутрішню геометрію фари.
