Панель приладів ИЖ Планета/Юпітер у зборі JING

Панель приладів ИЖ Планета/Юпітер у зборі JING

Готова панель поєднує спідометр, лічильник пройденого шляху та контрольні індикатори мотоцикла. Вона призначена для двотактних мотоциклів ИЖ Планета й ИЖ Юпітер із двигуном об’ємом 350 см³. Виконання у зборі підходить для ремонту, коли потрібно замінити весь приладовий блок, а не лише корпус або окрему контрольну лампу.

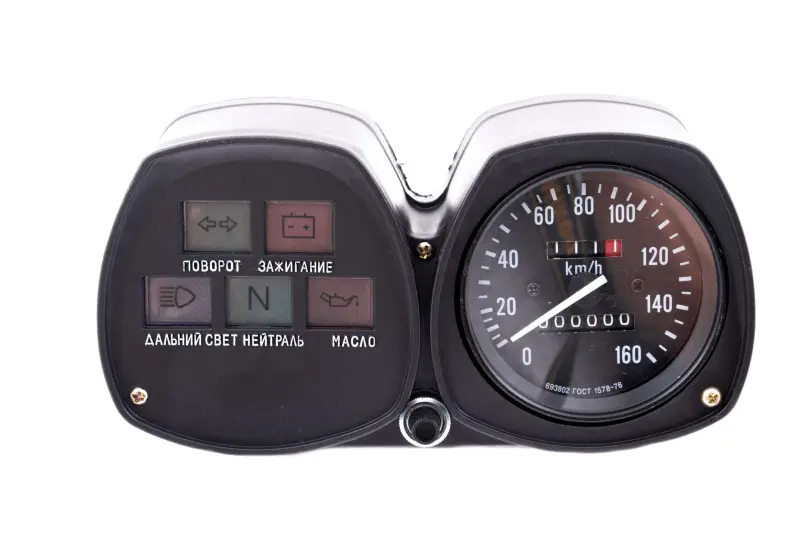

Праву частину панелі займає стрілковий спідометр зі шкалою від 0 до 160 км/год. Усередині циферблата розміщене вікно лічильника пробігу. Таке компонування дає змогу контролювати швидкість і враховувати пройдену відстань за допомогою одного приладу. Ліворуч розташований блок сигнальних вікон із підписами російською мовою: «Поворот», «Зажигание», «Дальний свет», «Нейтраль» і «Масло». Окремі позначення допомагають швидко розрізняти ввімкнені режими та контрольні сигнали.

Конструкція та призначення

• Спідометр із великою контрастною розміткою показує швидкість руху в кілометрах за годину.
• Вбудований лічильник пробігу зберігає можливість обліку пройденої мотоциклом відстані.
• П’ять окремих контрольних зон дають змогу розрізняти сигнали покажчиків повороту, запалювання, дальнього світла, нейтральної передачі та мастила.
• Двосекційний чорний корпус об’єднує вимірювальний прилад і контрольні позначення в компактному блоці.
• Прозоре вікно спідометра закриває циферблат і стрілку, а окремі віконця захищають зони індикаторів.

Панель обирають у разі несправності спідометра або лічильника пробігу, пошкодження корпусу й прозорих вікон, погано читаної шкали чи відмови кількох контрольних сигналів. Заміна всього блока також доречна після механічного пошкодження, коли ремонт окремих деталей не відновлює належний вигляд і справну роботу панелі. Перед замовленням варто визначити причину несправності: відсутність показань швидкості може бути пов’язана не лише з приладом, а й із приводом або його з’єднанням.

Що перевірити перед установленням

Позначення ИЖ охоплює кілька моделей і модифікацій, тому самої належності до сімейства недостатньо. Порівняйте стару й нову панелі за формою двосекційного корпусу, розташуванням точок кріплення, способом під’єднання спідометра, кількістю та конфігурацією задніх з’єднань, а також призначенням проводів контрольних ламп. Окремо перевірте відповідність розпіновки та положення панелі відносно штатного кронштейна. Відмінності року випуску або раніше перероблена проводка мотоцикла можуть вимагати додаткової перевірки підключення.

Перед демонтажем потрібно вимкнути живлення мотоцикла та зафіксувати розташування з’єднань старої панелі. Проводи від’єднують за роз’єми, не тягнучи за жили, а лінію приводу або сигналу швидкості прокладають без натягу та різких перегинів. Корпус спочатку встановлюють без остаточного затягування, перевіряють його положення й відсутність контакту із сусідніми деталями, після чого рівномірно закріплюють.

Після під’єднання послідовно перевіряють контрольні сигнали, роботу підсвічування, вільний рух стрілки та появу показань швидкості під час руху. Якщо призначення контактів старої панелі відрізняється, підключення виконують за схемою конкретної модифікації мотоцикла. Такий порядок допомагає уникнути помилкового з’єднання та переконатися, що всі функції приладового блока працюють незалежно одна від одної.
