Поршень мотокоси Husqvarna 128R Ø35 мм WOODMAN

Поршень WOODMAN для мотокоси Husqvarna 128R, Ø35 мм

Поршень призначений для ремонту циліндро-поршневої групи бензинової мотокоси Husqvarna 128R. Його номінальний діаметр 35 мм відповідає діаметру циліндра, зазначеному виробником для двигуна цієї моделі. Деталь рухається зворотно-поступально всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через поршневий палець на шатун. Від стану сполучення поршня, кільця й циліндра залежать компресія, впевнений запуск і стабільна робота двигуна.

Призначення та особливості конструкції

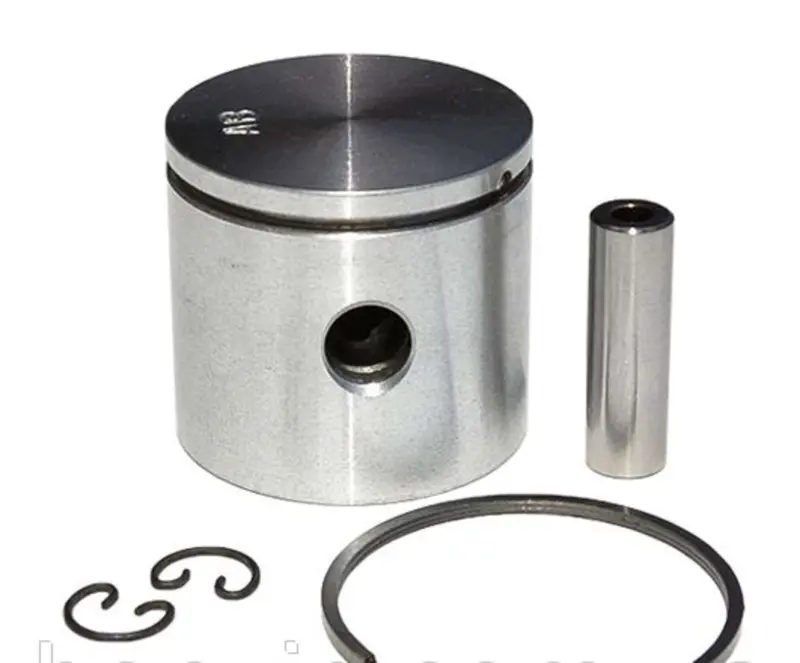

Модель застосовується під час ремонту двигуна після зношення або пошкодження штатного поршня. На корпусі передбачені канавка під одне компресійне кільце та наскрізний отвір для поршневого пальця. Кільце ущільнює проміжок між поршнем і стінкою циліндра, а палець утворює рухоме з’єднання із шатуном. Стопорні кільця фіксують палець від осьового зміщення. Така схема відповідає конструкції поршневого механізму Husqvarna 128R із діаметром циліндра 35 мм.

Причиною для розбирання циліндро-поршневої групи можуть бути ускладнений запуск, зниження компресії, втрата потужності, сторонній механічний шум або сліди прихоплення. Рішення про заміну приймають після дефектування: оцінюють поверхню поршня, стан спідниці та канавки, рухливість кільця, посадку пальця, а також робочу поверхню циліндра. Монтаж нового поршня в пошкоджений циліндр без усунення причини зношення може не забезпечити належного результату.

Що перевірити під час добору

• Модель техніки. Поршень заявлений для мотокоси Husqvarna 128R. Позначення моделі потрібно звірити з даними конкретного інструмента, адже зовні подібні двигуни можуть мати конструктивні відмінності.
• Діаметр циліндра. Основний підтверджений розмір — 35 мм. Він має відповідати циліндру встановленої модифікації двигуна.
• Геометрія старої деталі. До складання порівнюють висоту поршня, розташування пальця, діаметр і довжину пальця, ширину кільцевої канавки, форму спідниці та днища. Ці параметри не можна добирати лише за зовнішнім діаметром.
• Стан сполучених деталей. Циліндр, шатун, голчастий підшипник, палець і кільце перевіряють на задири, перегрівання, люфт, деформацію та надмірне зношення.

Підготовка та встановлення

Перед монтажем внутрішню поверхню циліндра й посадочні місця очищають від абразивних частинок і залишків пошкоджених деталей. Кільце має вільно рухатися в канавці без заїдання, а його замок — займати передбачене конструкцією положення. Поршень установлюють у правильній орієнтації відносно вікон циліндра. Стопори пальця повністю розміщують у посадочних канавках і перевіряють їх фіксацію до встановлення циліндра.

Під час складання не можна прикладати ударне навантаження до пальця, розтягувати кільце більше необхідного або проштовхувати поршень у циліндр із перекосом. Після ремонту слід перевірити вільний рух механізму вручну та визначити причину попереднього пошкодження: неправильна паливна суміш, перегрівання, недостатнє змащування, підсмоктування повітря або забруднення здатні повторно пошкодити поршневу групу. За відсутності обладнання для вимірювання циліндра та досвіду складання двотактних двигунів монтаж варто доручити профільному майстру.

Основні дані

• тип деталі — поршень циліндро-поршневої групи;
• призначення — бензинова мотокоса Husqvarna 128R;
• номінальний діаметр — 35 мм;
• бренд — WOODMAN.

Ця модель підходить для відновлення штатної конфігурації двигуна Husqvarna 128R за підтвердженого діаметра циліндра 35 мм. Перед складанням необхідно зіставити всі посадочні розміри зі знятою деталлю та результатами дефектування двигуна.
