Трос зчеплення з вилкою для мотоблока 168F/170F (6,5/7 к.с.) DIGGER

Трос зчеплення з вилкою DIGGER для мотоблоків 168F/170F

Трос призначений для дистанційного керування зчепленням мотоблока з бензиновим двигуном сімейства 168F або 170F номінальною потужністю 6,5 чи 7 к.с. Під час натискання на встановлений на руків’ї важіль внутрішній трос переміщується в оболонці та передає зусилля механізму ввімкнення зчеплення. Завдяки цьому оператор керує приводом зі свого робочого місця, не впливаючи безпосередньо на механізм біля двигуна або редуктора.

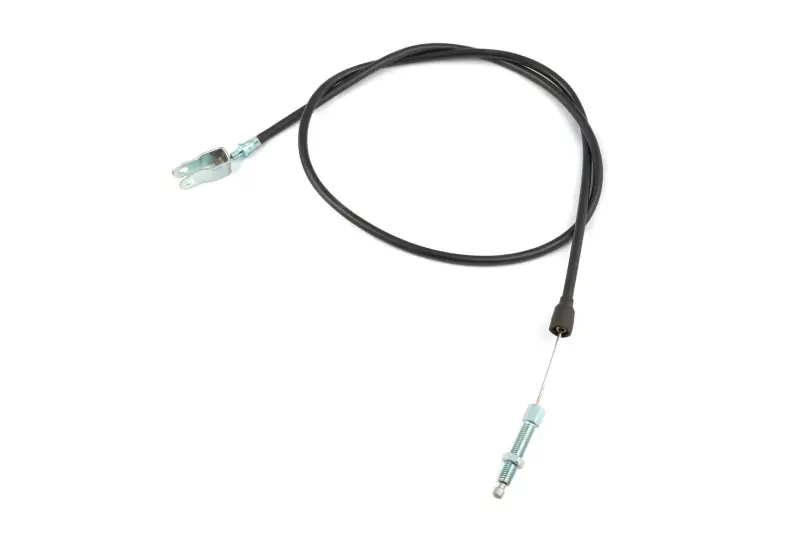

Конструкція включає гнучкий трос у чорній захисній оболонці, вилкоподібне закінчення з одного боку та різьбову регулювальну ділянку з іншого. Вилка призначена для з’єднання з відповідним важелем механізму, а різьба дає змогу встановити трос у штатне кріплення та виконати передбачене конструкцією техніки регулювання. Таке виконання відповідає компонуванню мотоблока, де керувальний важіль розташований на кермі, а зчеплення — у нижній частині машини.

Що перевірити під час підбору

Позначення 168F і 170F визначають сімейство двигуна, проте на мотоблоках з однаковим мотором можуть використовуватися різні рами, руків’я, редуктори та варіанти органів керування. Тому перед заміною потрібно зіставити новий трос зі знятою деталлю і місцями її встановлення. Це особливо актуально, якщо конструкцію мотоблока раніше змінювали або на техніку встановлювали інший двигун.

• Призначення: потрібен саме трос зчеплення, а не трос газу, заднього ходу чи розблокування колеса.
• Тип наконечників: з боку механізму має підходити вилкоподібне закінчення, а з боку кріплення — різьбова регульована ділянка відповідної конфігурації.
• Габарити: порівняйте загальну довжину, довжину оболонки та вільних кінців зі старим тросом. Деталь має проходити штатним маршрутом без натягу та зайвих петель.
• Кріплення: перевірте форму упорів оболонки, розташування регулювальних гайок і спосіб з’єднання вилки з важелем.
• Модифікація техніки: переконайтеся, що мотоблок обладнаний бензиновим двигуном 168F або 170F потужністю 6,5/7 к.с. та має аналогічну схему керування зчепленням.

Встановлення та регулювання

Перед демонтажем старої деталі зручно запам’ятати маршрут оболонки й положення регулювальних гайок. Новий трос прокладають тим самим шляхом, не допускаючи різких перегинів, затискання рамою та контакту з рухомими або сильно нагрітими частинами. Оболонка повинна надійно розташовуватися в передбачених упорах, а обидва кінці — вільно працювати в усьому діапазоні ходу важеля.

Після з’єднання вилки з механізмом і фіксації різьбової ділянки виконують регулювання відповідно до настанов конкретного мотоблока. Важіль не повинен залишатися постійно натягнутим або мати надмірний вільний хід. До початку роботи зробіть кілька повних натискань: внутрішній трос має переміщуватися плавно, оболонка — залишатися у кріпленнях, а механізм — упевнено повертатися у вихідне положення.

Практичні переваги

• Гнучка оболонка дає змогу прокласти керування від руків’я до механізму зчеплення штатним маршрутом мотоблока.
• Вилкоподібне закінчення забезпечує передбачене конструкцією з’єднання з відповідним важелем без перероблення сумісного кріплення.
• Різьбова ділянка дає можливість відрегулювати положення троса та робочий хід після встановлення.

Заміну виконують у разі обриву внутрішнього троса, пошкодження оболонки, заїдання, надмірного розтягнення або неможливості отримати нормальне регулювання. Правильно підібрана деталь відновлює передавання руху від ручного важеля до механізму зчеплення та повертає зручне керування мотоблоком. Для точного вибору орієнтуйтеся не лише на позначення двигуна, а й на довжину, закінчення та схему кріплення знятого троса.
