Трос зчеплення з пружиною DIGGER для мотоблока 168F/170F (6,5/7 к. с.)

Трос зчеплення з пружиною DIGGER для мотоблока 168F/170F

Механічний трос з’єднує важіль керування з механізмом зчеплення мотоблока та передає йому зусилля оператора. Деталь призначена для техніки з бензиновими двигунами типів 168F і 170F потужністю 6,5–7 к. с. Таке виконання застосовують, коли привод передбачає трос із пружинним наконечником, тому перед замовленням потрібно зіставити не лише позначення двигуна, а й будову штатного привода.

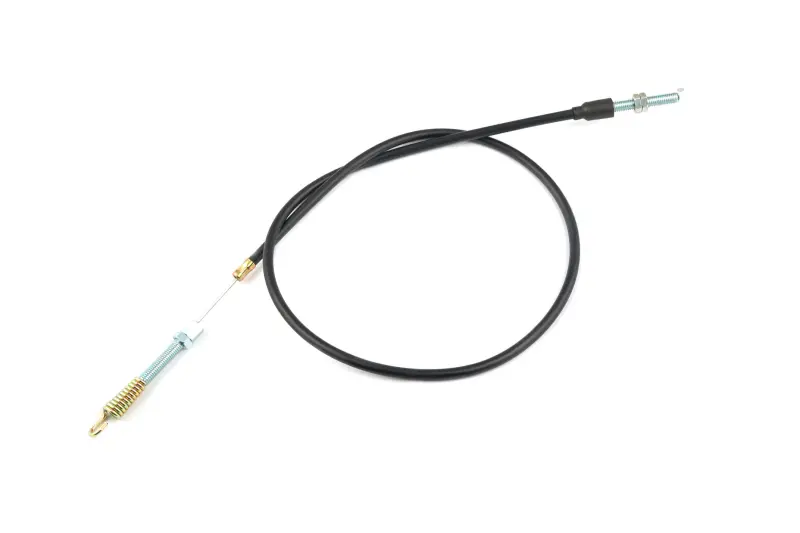

Конструкція включає гнучкий трос у чорній оболонці, пружину на одному кінці та різьбові регулювальні ділянки. Оболонка спрямовує внутрішній трос за маршрутом від рукоятки до виконавчого механізму, а кінцеві деталі слугують для встановлення у передбачені кріплення. Різьбове регулювання допомагає правильно розташувати оболонку та налаштувати натяг після монтажу. Пружинне закінчення має відповідати місцю зачеплення на конкретній модифікації мотоблока.

Що перевірити під час підбору

• Тип двигуна. Трос розрахований на конфігурації 168F і 170F потужністю 6,5–7 к. с., проте однаковий двигун може встановлюватися на мотоблоки з різною рамою, рукоятками та схемою керування.
• Виконання наконечників. Штатна деталь повинна мати пружинний кінець, а форма другого закінчення та спосіб його фіксації мають збігатися з кріпленням важеля.
• Довжина троса й оболонки. Порівняйте обидві величини зі знятою деталлю. Недостатня довжина не дасть прокласти привод без постійного натягу, а надмірна вимагатиме зайвих вигинів.
• Різьбові частини. Перевірте їх розташування, довжину, діаметр і відповідність посадковим місцям. Регулятор повинен установлюватися у штатний кронштейн без перероблення кріплення.
• Маршрут прокладання. Новий трос має проходити тим самим шляхом, не торкатися рухомих деталей і не утворювати крутих перегинів під час повороту чи регулювання рукояток.

Коли потрібна заміна

Перевірити привод зчеплення варто, якщо важіль почав рухатися помітно важче, не повертається звичним чином, отримав надмірний вільний хід або перестав забезпечувати повне вмикання та вимикання механізму. Причиною можуть бути пошкоджена оболонка, залом, корозія чи обрив внутрішніх дротів, витягування троса, деформація наконечника або втрата нормального діапазону регулювання. За таких ознак установлення справної деталі відновлює механічний зв’язок між важелем і приводом, якщо інші частини зчеплення залишаються справними.

Монтаж і регулювання

Перед зняттям старого троса корисно зафіксувати його маршрут, положення регулювальних гайок і точки кріплення. Новий трос спочатку прокладають без різких вигинів, потім надійно встановлюють оболонку в упори та з’єднують наконечники з важелем і механізмом зчеплення. Пружину не можна розтягувати для компенсації невідповідної довжини або неправильного положення кріплень.

Після монтажу регулюють вільний хід важеля відповідно до настанови конкретного мотоблока. Надто слабкий натяг може не забезпечити повний хід механізму, а надмірний здатний залишити привод постійно навантаженим. Перед роботою перевіряють плавність руху важеля, повернення привода та надійність усіх кріплень. Під час вибору орієнтуйтеся насамперед на конфігурацію знятого троса: загальну довжину, довжину оболонки, пружинний наконечник, різьбові регулятори та спосіб з’єднання з органом керування.
