Нерухома щока варіатора 4T GY6 150, висока, алюмінієва ZUNA

Нерухома щока варіатора ZUNA для 4T GY6 150

Алюмінієва нерухома щока у високому виконанні призначена для переднього варіатора скутерів із чотиритактним двигуном GY6 150. Деталь установлюється із зовнішнього боку ведучого шківа та разом із рухомою щокою утворює пару поверхонь, між якими працює варіаторний ремінь. Через таке розташування стан щоки має значення для правильної посадки ременя й узгодженої роботи деталей переднього варіатора.

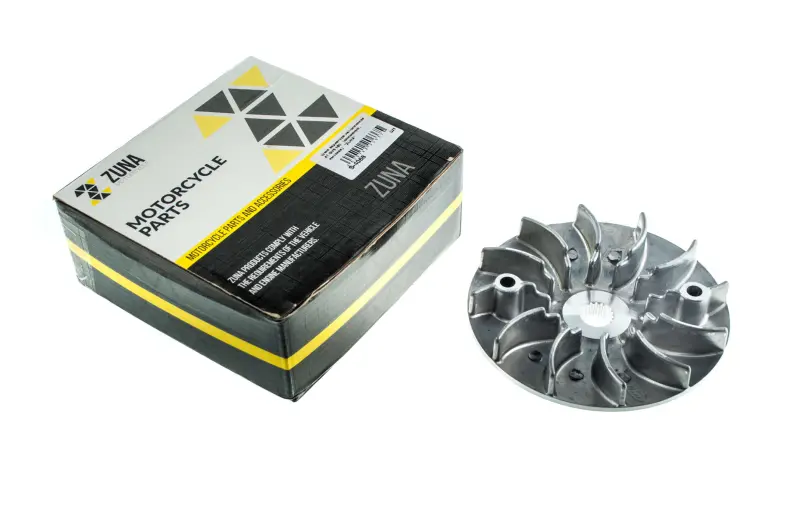

Щока має центральний шліцьовий посадковий отвір, конічну поверхню для контакту з боковою частиною ременя та зовнішню крильчатку з радіальними лопатями. Під час обертання лопаті беруть участь у створенні повітряного потоку всередині кришки трансмісії. На деталі також передбачено два технологічні отвори. Конструкція відповідає призначенню зовнішньої нерухомої половини ведучого шківа, а не внутрішньої рухомої частини з роликами.

Коли потрібна заміна

Стан нерухомої щоки перевіряють під час обслуговування варіатора, заміни ременя або розбирання передньої частини трансмісії. Підставою для встановлення нової деталі можуть бути пошкоджені чи деформовані лопаті, помітне вироблення контактної поверхні, відколи, тріщини, порушення шліцьової посадки або наслідки неправильного затягування кріплення. Використовувати деталь із такими дефектами не слід: ремінь має контактувати з рівною поверхнею, а щока — надійно та без перекосу розміщуватися на валу.

Нерівномірні сліди контакту ременя, сторонній шум після обслуговування варіатора або виявлений люфт потребують перевірки всієї збірки. Одночасно оглядають ремінь, рухому щоку, втулку, ролики, напрямні та кріплення. Заміна лише однієї пошкодженої деталі доцільна після усунення причини зношування та перевірки сполучених компонентів.

Як правильно підібрати

Позначення GY6 150 описує сімейство двигунів, але не скасовує звіряння фактичного виконання. Перед придбанням порівняйте нову та демонтовану щоки за такими ознаками:

• тип деталі — зовнішня нерухома щока переднього варіатора;
• застосування — чотиритактний двигун GY6 класу 150 см³;
• висота та загальний профіль щоки;
• діаметр контактної поверхні й центральної посадки;
• форма та кількість шліців, розташування технологічних отворів;
• геометрія крильчатки й відстань до кришки трансмісії після складання.

У назві позиції зазначене високе виконання, тому порівняння висоти є особливо важливим. Вибирати деталь лише за збігом сімейства двигуна не варто: у ремонті трапляються варіатори та щоки різного профілю. Точні розміри цієї моделі не заявлені, тому надійний спосіб підбору — зіставити геометрію з демонтованою справною деталлю та параметрами встановленого варіатора.

Установлення та перевірка

Перед монтажем очистьте посадкові поверхні та перевірте стан шліців вала. Ремінь під час складання потрібно розташувати так, щоб щока стала на передбачене місце без упору в натягнутий ремінь і без перекосу. Деталі монтують у штатній послідовності, а кріплення затягують способом і моментом, наведеними в сервісній документації конкретного двигуна. Ударне або неконтрольоване затягування здатне пошкодити посадку та саму алюмінієву деталь.

Після складання перевіряють вільне обертання, положення ременя, відсутність контакту лопатей із кришкою та правильне розміщення всіх шайб і втулок. Пробний запуск виконують лише з повністю зібраною трансмісією. Ця щока ZUNA підходить для ремонту штатного переднього варіатора GY6 150, коли потрібна саме алюмінієва деталь високого профілю з крильчаткою.

Основні характеристики

• Тип: нерухома щока переднього варіатора;
• Застосування: 4T GY6 150;
• Матеріал: алюміній;
• Виконання: високе;
• Бренд: ZUNA;
• Конструкція: контактна поверхня шківа, центральна шліцьова посадка та радіальні лопаті.
