Шпилька кріплення шини бензопили Goodluck MANLE

Шпилька кріплення шини бензопили Goodluck MANLE

Шпилька призначена для встановлення та фіксації напрямної шини на бензопилі Goodluck. Це різьбова кріпильна деталь: одним боком вона встановлюється в корпус пили, а інший використовується для монтажу шини, бічної кришки та притискної гайки. Справне кріплення допомагає утримувати шину в передбаченому положенні після регулювання натягу ланцюга й затягування гайки.

Призначення та будова

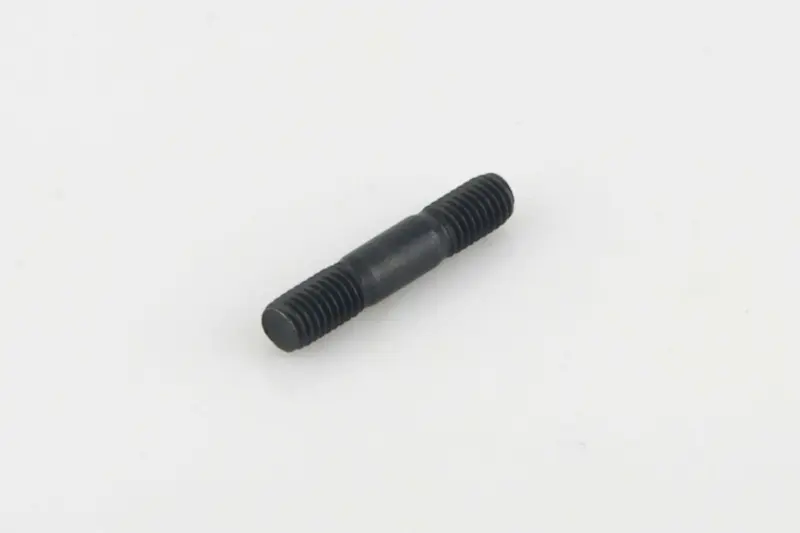

Деталь має форму двобічної шпильки з різьбовими ділянками на обох кінцях і гладкою центральною частиною. Така конфігурація дає змогу з’єднати корпус бензопили із зовнішніми деталями кріплення без звичайної головки болта. Шпилька залишається в корпусі під час зняття кришки та шини, тому її зовнішня різьба регулярно зазнає навантаження під час обслуговування різальної гарнітури.

Ця позиція застосовується під час ремонту кріплення шини бензопили Goodluck і представлена у виконанні MANLE. Вона стане в пригоді, якщо штатну шпильку пошкоджено, втрачено або вона більше не забезпечує нормальне встановлення притискної гайки. Точну серію пили в назві не зазначено, тому сумісність потрібно визначати за будовою посадкового місця та параметрами демонтованої деталі.

Коли потрібна заміна

• різьба з боку гайки зім’ята, зірвана або не дає затягнути кріплення без прослизання;
• шпилька провертається в посадковому місці разом із гайкою;
• деталь деформована, через що шина та бічна кришка встановлюються з перекосом;
• різьбовий кінець пошкоджений корозією або інструментом і заважає вільно накрутити справну гайку.

Якщо несправність пов’язана не зі шпилькою, а з гайкою, різьбою в корпусі, кришкою чи посадковим пазом шини, лише заміни цієї деталі буде недостатньо. Перед ремонтом варто оглянути всі сполучені поверхні та визначити місце пошкодження, щоб нове кріплення встановлювалося без перекосу й надмірного зусилля.

Як перевірити сумісність

Для правильного вибору порівняйте нову шпильку з демонтованою за основними посадковими ознаками. Назва Goodluck визначає сферу застосування, однак бензопили цього типу можуть мати різні варіанти кріплення. Зіставлення розмірів і різьби надійніше, ніж добір лише за зовнішнім виглядом корпусу пили.

• Загальна довжина: вона впливає на глибину встановлення та достатній вихід зовнішнього кінця під шину, кришку й гайку.
• Діаметр і крок внутрішньої різьби: мають відповідати різьбовому посадковому місцю в корпусі.
• Діаметр і крок зовнішньої різьби: перевіряються за штатною притискною гайкою.
• Довжина кожної різьбової ділянки: важлива для правильної посадки шпильки та вільного монтажу зовнішніх деталей.
• Розмір гладкої середньої частини: її положення після встановлення має відповідати компонуванню кріплення шини.

Не слід добирати шпильку лише за назвою бренду або приблизною довжиною. Навіть невелика відмінність кроку різьби може пошкодити посадкове місце чи гайку. Якщо стара деталь збереглася, її зручно використати як зразок для вимірювання штангенциркулем і різьбоміром.

Встановлення під час ремонту

Роботи виконують на зупиненій та охололій бензопилі. Спочатку знімають бічну кришку, ланцюг і напрямну шину, потім очищають посадкове місце та перевіряють стан внутрішньої різьби. Шпильку встановлюють відповідним кінцем на передбачену глибину, не пошкоджуючи витки затискним інструментом. Після цього повертають шину й ланцюг, монтують кришку, регулюють натяг і затягують кріплення в порядку, визначеному виробником бензопили.

Після складання шина має розташовуватися рівно, кришка — прилягати без зазору, а гайка — накручуватися плавно та утримувати затягування. Якщо шпилька туго заходить уже з перших витків, помітно хитається або не збігається за довжиною зі знятою деталлю, встановлення припиняють і повторно перевіряють параметри. Такий підхід допомагає відновити кріплення без пошкодження корпусу та зберегти зручність подальшого обслуговування різальної гарнітури.
